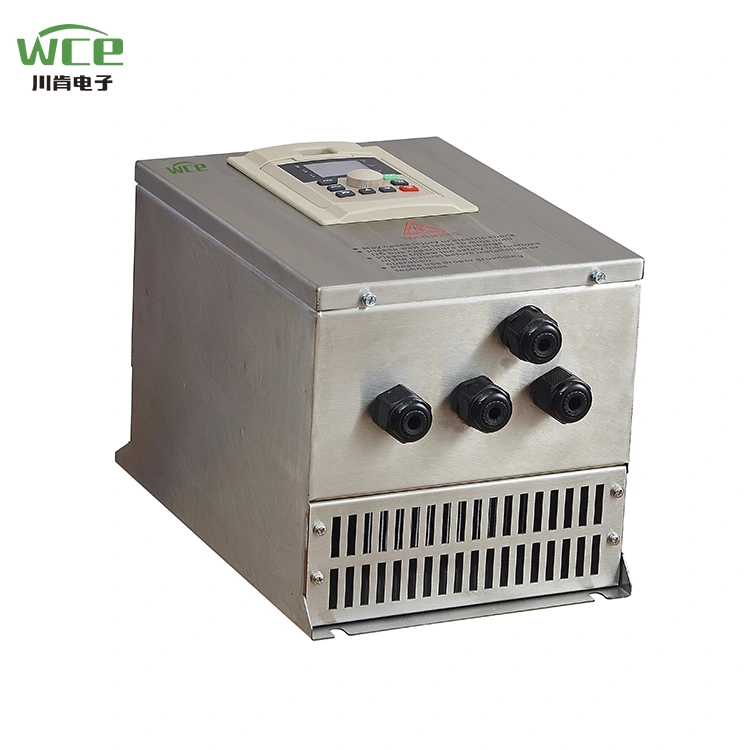

45 kW waterpomp frekwensie -omskakelaar

WCE se SCK300-reeksaandrywers is 'n hoë werkverrigting, multifunksionele aandrywers wat ontwerp is vir industriële outomatisering, wat wyd gebruik word in waaiers, pompe, vervoerbande, brekers en ander toerusting. Die kern neem gevorderde vektorbeheertegnologie aan, wat die kenmerke het van presisie met 'n hoë snelheidsregulering, energiebesparing en hoë doeltreffendheid, stabiele werking, ens., En kan voldoen aan die behoeftes van verskillende industriële scenario's. Ons het ook pasgemaakte oplossings gemaak vir mobiele kabinette vir mobiele breker -omskakelaar, wat op baie plekke regoor die land perfek werk.

Produkparameter (spesifikasie)

Produkfunksie

● I/O -funksies

◆ Insetspanningsbereik: 220V/380V/660V ± 15%

◆ Insetfrekwensiebereik: 47 ~ 63Hz

◆ Uitsetspanningsbereik: 0 ~ Gegradeerde insetspanning

Uitsetfrekwensiebereik: 0 ~ 400Hz

● Funksionele kenmerke

◆ Frekwensie-instellingsmodus: digitale instelling, analoog-instelling, seriële kommunikasie-instelling, multi-snelheid, PID-instelling, ens.

◆ PID -beheerfunksie

◆ Multi-snelheidsbeheerfunksie: 16 snelheidsbeheer

◆ Swaai frekwensiebeheerfunksie

◆ Onmiddellike kragonderbreking sonder om die funksie te stop

◆ Vinnige/draf sleutelfunksie: multifunksie kortpadsleutel vrylik gedefinieër deur gebruikers

◆ Outomatiese spanningsverstellingsfunksie: As die kragnetspanning verander, kan dit outomaties die uitsetspanning konstant hou

◆ Voorsien tot 25 soorte foutbeskermingsfunksies: oor stroom, oor spanning, onder spanning, oor temperatuur, faseverlies, oorbelasting en ander beskermingsfunksies

● Perifere koppelvlakfunksies

◆ Programmeerbare digitale invoer: 8 invoer

◆ Programmeerbare analoog -invoer: AI1: 0 ~ 10V -invoer, AI2: 0 ~ 10V of 0 ~ 20MA -invoer

◆ Open Collector -uitset: 1 uitset

◆ Relaisuitset: 2 uitsette

◆ Analoog uitset: 2 uitsette, onderskeidelik 0/4 ~ 20MA of 0 ~ 10V

● Tegniese prestasie -eienskappe

◆ Beheermodus: Geen PG -vektorbeheer, V/F -beheer, wringkragbeheer nie.

◆ Oorladingskapasiteit: 150% het die huidige 60's beoordeel; 180% het die huidige 10's beoordeel

◆ Begin wringkrag: geen PG -vektorbeheer: 0,5Hz/150% (SVC)

◆ Snelheidsverhouding: Geen PG -vektorbeheer: 1: 100

Produktoepassing

Produkte kan gebruik word in mynbou, waaiers, pompe, nuwe energietoerusting en ander geleenthede.

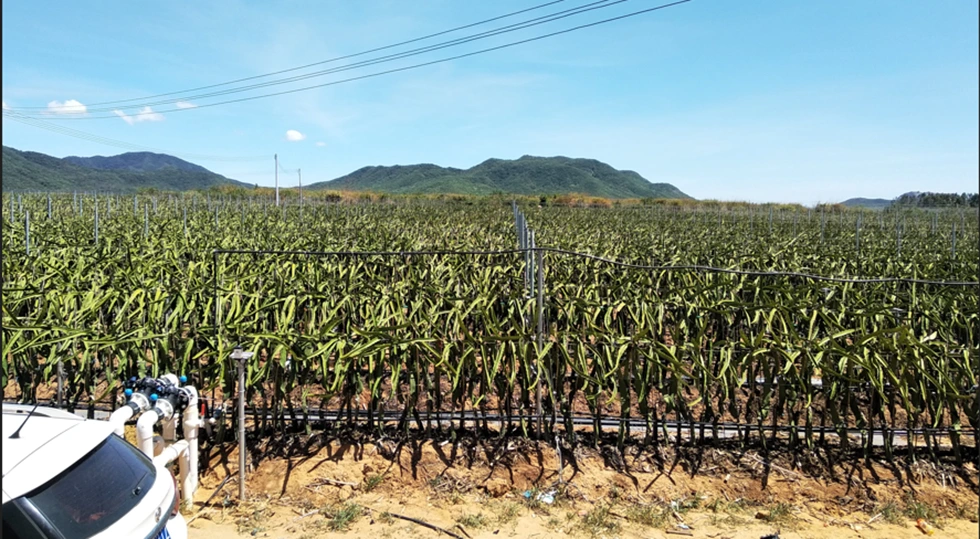

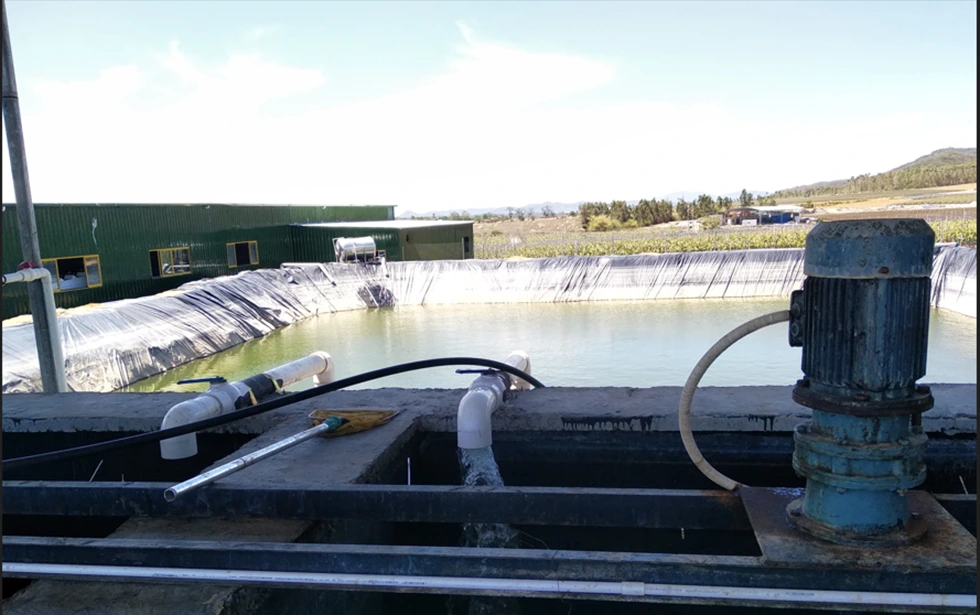

Veldbesproeiing

In landboubesproeiing is VFD vir konstante drukwatertoevoer byna standaard. In die eerste plek, in die proses om die pomp te begin, kan die VFD geleidelik sy werkfrekwensie verhoog, sodat die pomp stadig kan loop, sodat die water nie te veel impak op die pypleiding het nie. Die VFD kan dan saam met 'n afstandsmeter of druksensor gebruik word om die druk in ons pype te gelyk te stel. Laastens kan die VFD die drukbeskermingspyplyn beheer, maar ook deur sy eie oorbelasting, onderbelasting, oordruk, onderdrukbeskerming om die skade van die pomp te verminder.

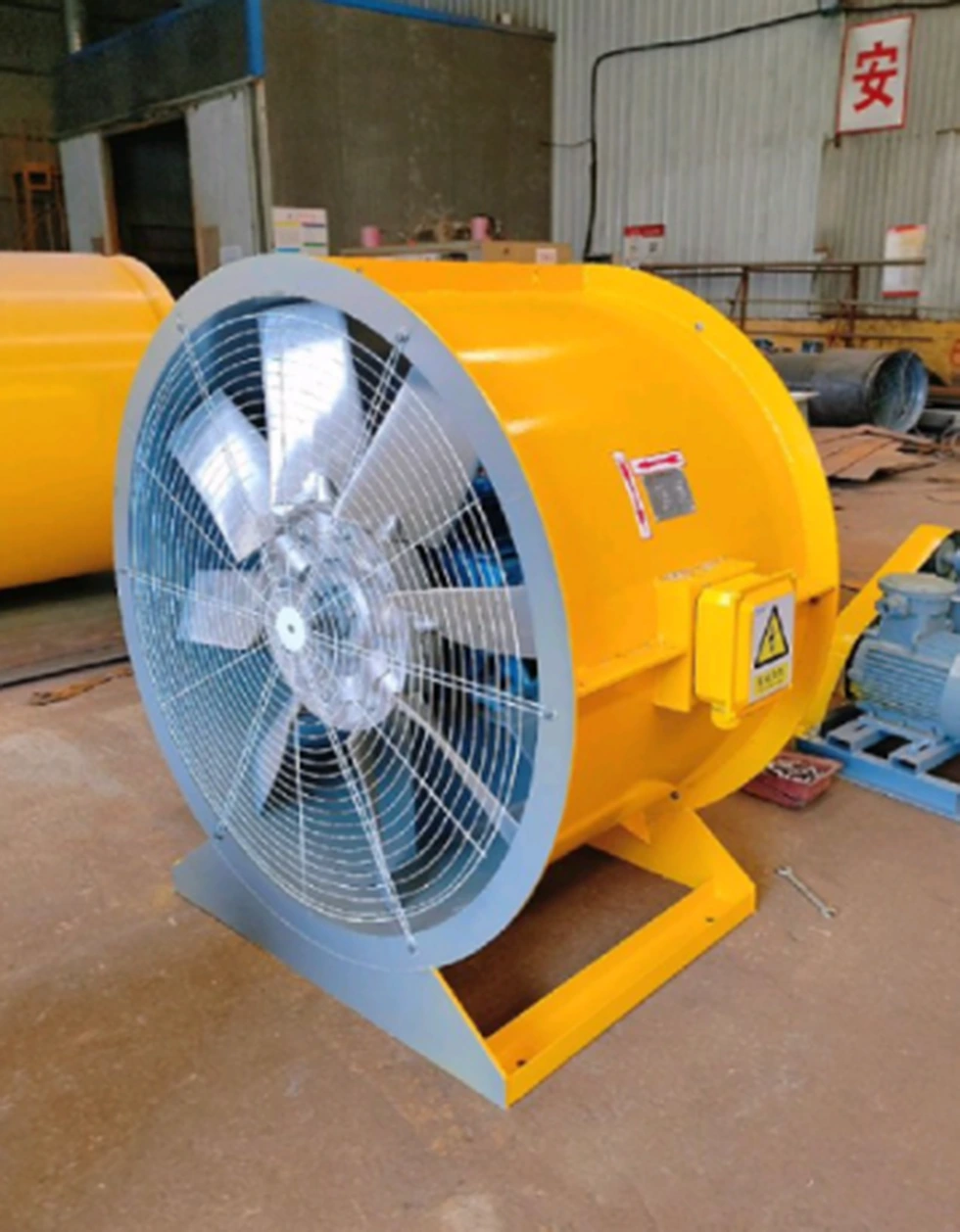

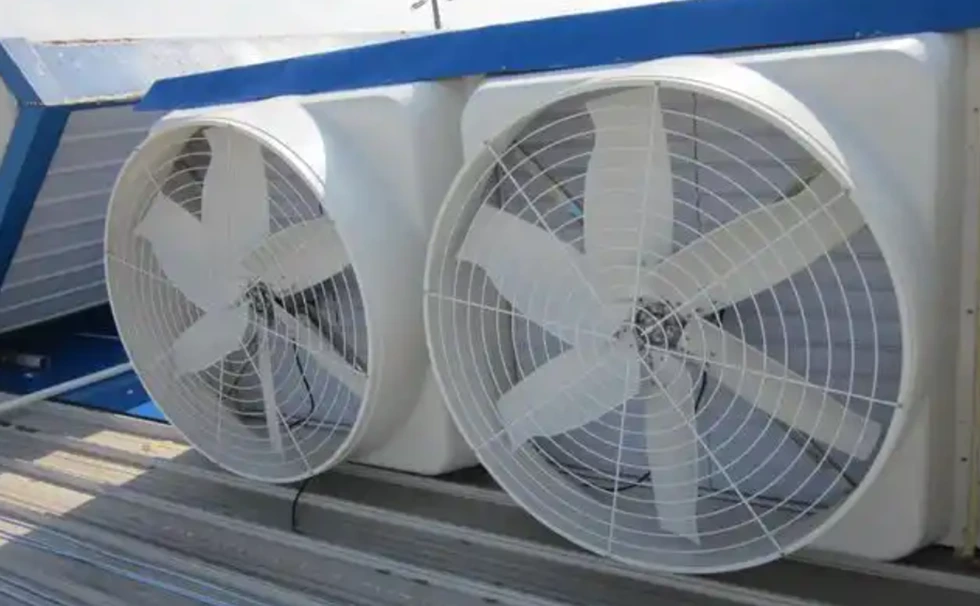

Aanhangers

Die toepassing van frekwensie -omskakelaar op die gebied van waaiers verminder nie net energieverbruik nie, maar verbeter ook die stelsel akkuraatheid en outomatisering deur intelligente beheer. WCE se SCK300 -reeks, met sy hoë versoenbaarheid en energiebesparende algoritmes, kan die verskillende behoeftes van klein ventilators aan groot industriële aanhangers dek, wat ondernemings help om groen en doeltreffende produksie te bereik.

LCD vertoon veelvuldige taalteks en grafika, LED -vertoonnommers, meer intuïtief, volgens u voorkeure

VFD -volume is 'n groot struktuur, groter verkoeler, produkbenuttingstempo, kan normaal werk in die warm omgewing soos tropies.

Verskeie soorte invoer- en uitsetmodusse kan aangepas word:

1.3p 380V -invoer tot 3p 380V -uitset.

2. 3P220V -invoer tot 3P220V -uitset.

3. 3P660V -invoer tot 3P660V -uitset.

4. 1P220V -inset tot 3p 380V -uitset.

5. 1P220V -invoer tot 3P220V -uitset.

Met die snelheidsopsporingsfunksie, kan dit beter begin.

Dit kom met Modbus RTU -kommunikasie, en kan ook MODBUS TCP, PRPFIBUS en PROFINET implementeer deur uitbreidingskaarte by te voeg.

VFD -bedradingsdiagram.
