VFD AC Drive vir kompressor

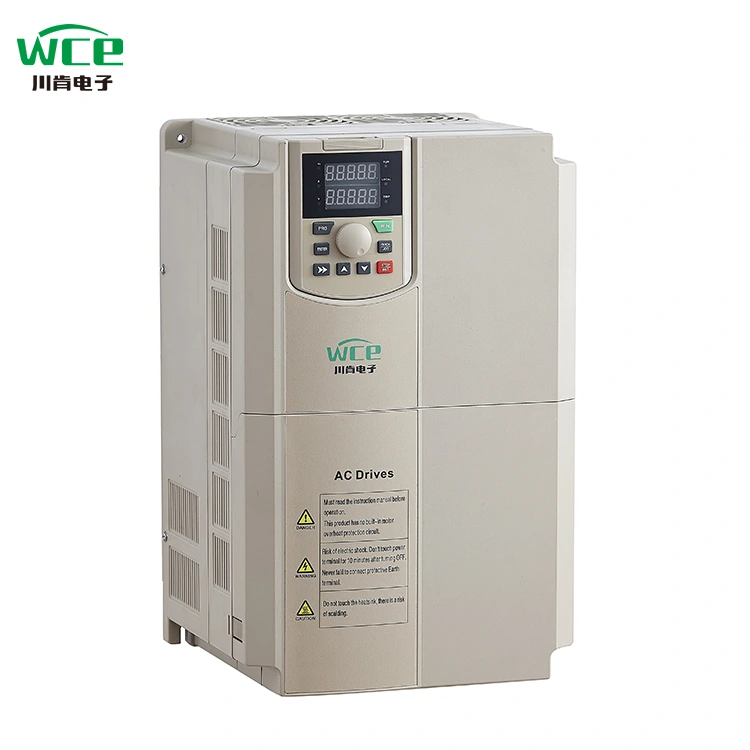

WCE se SCK300-reeksaandrywers is 'n hoë werkverrigting, multifunksionele aandrywers wat ontwerp is vir industriële outomatisering, wat wyd gebruik word in waaiers, pompe, vervoerbande, brekers en ander toerusting. Die kern neem gevorderde vektorbeheertegnologie aan, wat die kenmerke het van presisie met 'n hoë snelheidsregulering, energiebesparing en hoë doeltreffendheid, stabiele werking, ens., En kan voldoen aan die behoeftes van verskillende industriële scenario's. Ons het ook pasgemaakte oplossings gemaak vir mobiele kabinette vir mobiele breker -omskakelaar, wat op baie plekke regoor die land perfek werk.

Produkparameter (spesifikasie)

Produkfunksie

● I/O -funksies

◆ Insetspanningsbereik: 220V/380V/660V ± 15%

◆ Insetfrekwensiebereik: 47 ~ 63Hz

◆ Uitsetspanningsbereik: 0 ~ Gegradeerde insetspanning

Uitsetfrekwensiebereik: 0 ~ 400Hz

● Funksionele kenmerke

◆ Frekwensie-instellingsmodus: digitale instelling, analoog-instelling, seriële kommunikasie-instelling, multi-snelheid, PID-instelling, ens.

◆ PID -beheerfunksie

◆ Multi-snelheidsbeheerfunksie: 16 snelheidsbeheer

◆ Swaai frekwensiebeheerfunksie

◆ Onmiddellike kragonderbreking sonder om die funksie te stop

◆ Vinnige/draf sleutelfunksie: multifunksie kortpadsleutel vrylik gedefinieër deur gebruikers

◆ Outomatiese spanningsverstellingsfunksie: As die kragnetspanning verander, kan dit outomaties die uitsetspanning konstant hou

◆ Voorsien tot 25 soorte foutbeskermingsfunksies: oor stroom, oor spanning, onder spanning, oor temperatuur, faseverlies, oorbelasting en ander beskermingsfunksies

● Perifere koppelvlakfunksies

◆ Programmeerbare digitale invoer: 8 invoer

◆ Programmeerbare analoog -invoer: AI1: 0 ~ 10V -invoer, AI2: 0 ~ 10V of 0 ~ 20MA -invoer

◆ Open Collector -uitset: 1 uitset

◆ Relaisuitset: 2 uitsette

◆ Analoog uitset: 2 uitsette, onderskeidelik 0/4 ~ 20MA of 0 ~ 10V

● Tegniese prestasie -eienskappe

◆ Beheermodus: Geen PG -vektorbeheer, V/F -beheer, wringkragbeheer nie.

◆ Oorladingskapasiteit: 150% het die huidige 60's beoordeel; 180% het die huidige 10's beoordeel

◆ Begin wringkrag: geen PG -vektorbeheer: 0,5Hz/150% (SVC)

◆ Snelheidsverhouding: Geen PG -vektorbeheer: 1: 100

Produktoepassing

Produkte kan gebruik word in mynbou, waaiers, pompe, nuwe energietoerusting en ander geleenthede.

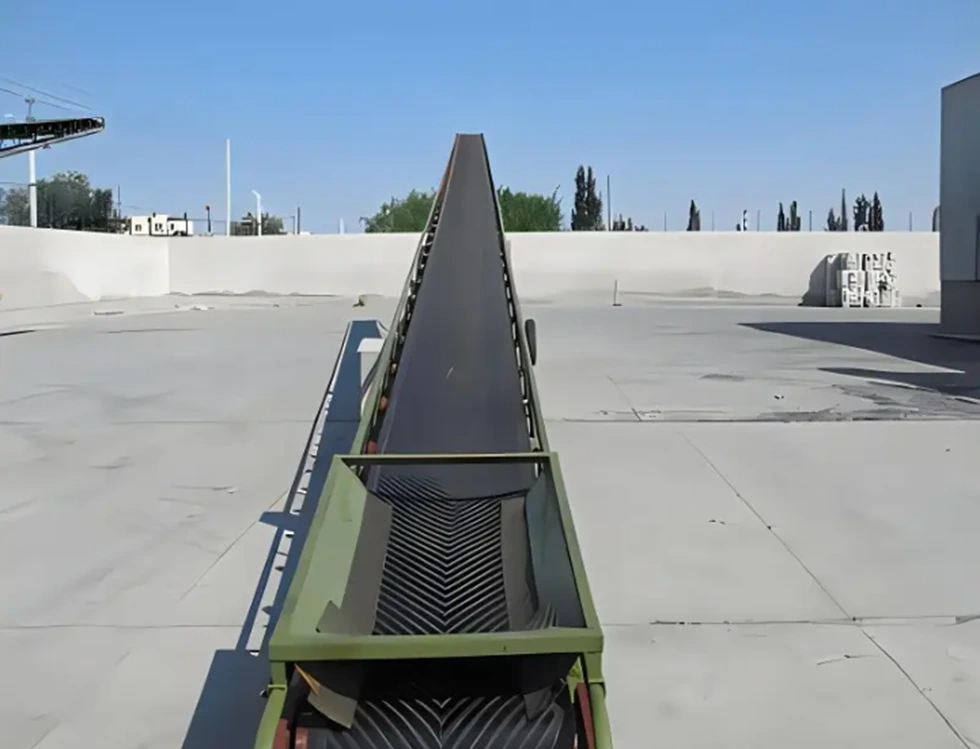

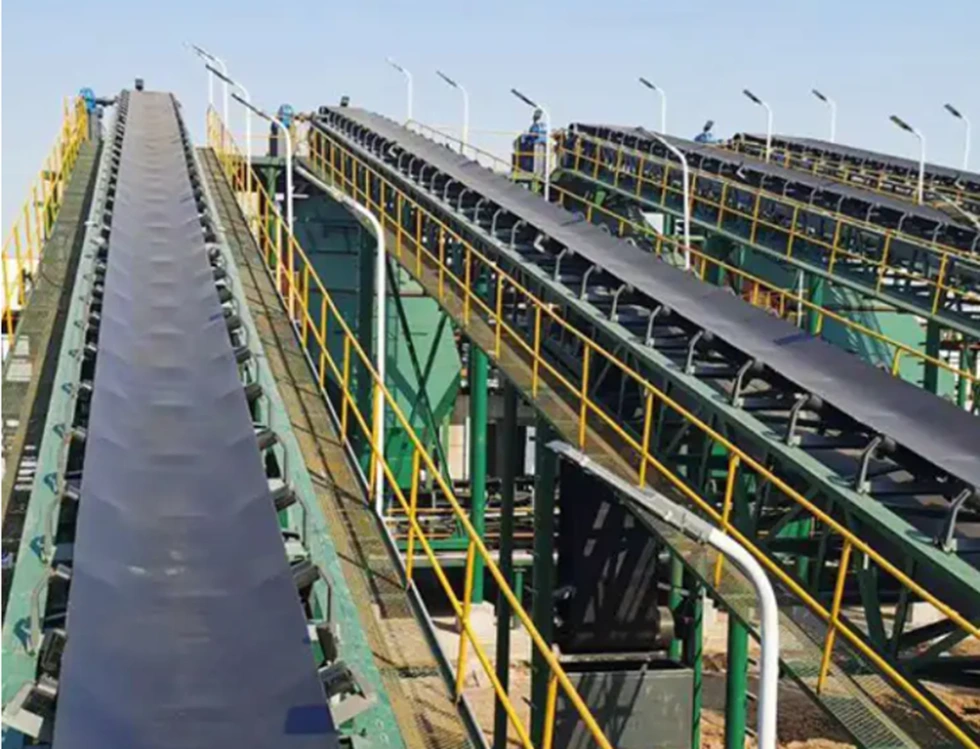

Vervoerband, vervoer goedere

Die toepassing van frekwensie -omskakelaar in die vervoerstelsel is een van die belangrikste tegnologieë om doeltreffende en akkurate materiaaloordrag en sorteer te bewerkstellig

1. Multi-snelheidmateriaal-transmissie

Scenario: Oordragpakkette van verskillende groottes/gewigte in 'n logistieke pakhuis

Besef:

Verskeie stelle snelheidsparameters (soos 30Hz/50Hz/80Hz) word vooraf ingestel en deur PLC of HMI oorgeskakel.

Gekombineer met die foto-elektriese sensor om die pakketgrootte op te spoor, pas dit outomaties by die snelheid (groot lae-snelheid teen gly, klein hoëspoed-doeltreffendheid).

2. Presiese posisionering en sorteer

Scenario: Die Express -sorteersentrum lei pakkies volgens bestemming af

Besef:

Enkodeer terugvoer + omskakelaar geslote lusbeheer, posisionering akkuraatheid tot ± 1 mm.

As die pakket by die sorteerpoort aankom, voer die omskakelaar 'n vaste stop (DC -rem + nulsnelheidsly) in samewerking met die Push Rod/Robotic Arm -aksie.

3. Sinchroniese samewerkingsbeheer

Scenario: Multi-segment-vervoerband-relais-oordrag

Besef:

Meester/slawebeheermodus: die meesterfrekwensie -omskakelaar stuur frekwensie -instruksies, en die slawemasjien volg sinchronies deur Modbus/Canopen.

Cascade Control: Die agterste vervoerband is 5% vinniger as die voorkant, en vermy die ophoping van items.

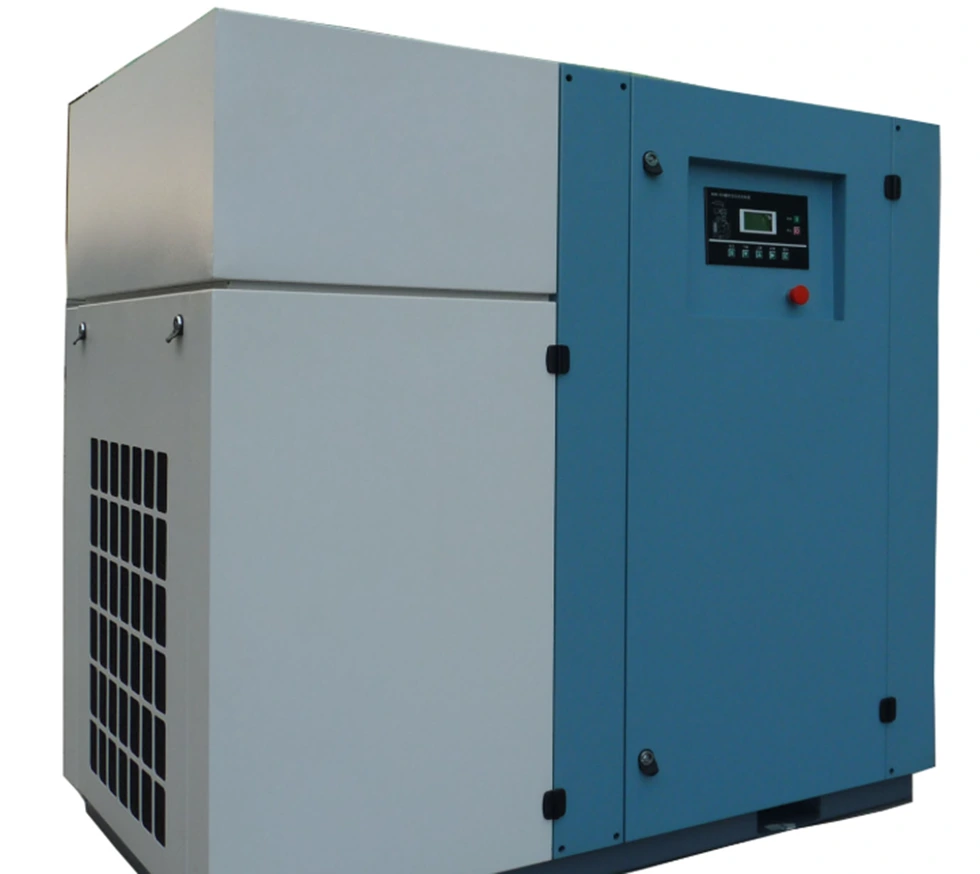

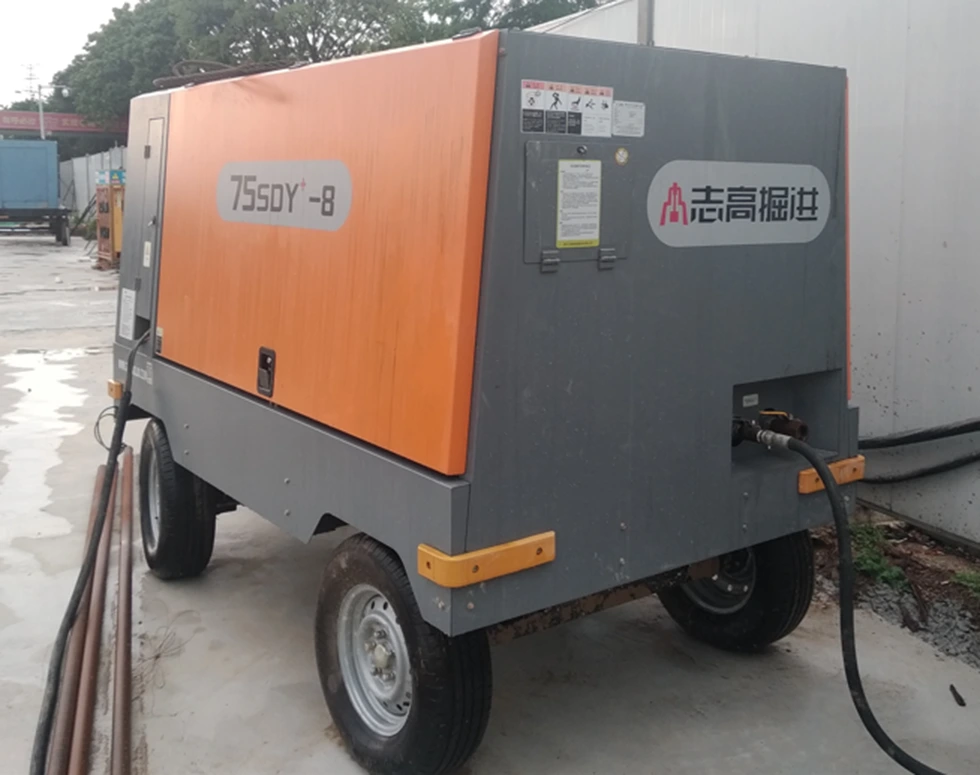

Lugkompressor

Lugkompressor -omskakelaar is 'n spesiale omskakelaar wat aangepas is vir alle soorte lugkompressors. Veranderlike frekwensie -transformasie van lugkompressor kan die gasvoorsieningsdruk stabiel maak, deur die drukreguleerder, die lugkompressor kan aanhou werk onder die vasgestelde drukwaarde, die druk is stabiel en betroubaar, en die druk kan op enige tydstip stepelloos wees en verstelbaar wees. Motor om 'n sagte begin te bereik, sal kompressordienslewe en onderhoudsiklus baie uitgebrei word. Die uitlaatvolume van die lugkompressor word beheer deur die snelheid van die lugkompressor, die lugklepplaat in die silinder word nie meer herhaaldelik oopgemaak en gesluit nie, en die werksomstandighede soos die klepstoel en die lente word baie verbeter, wat die skerp vloei en impak van hoë temperatuur en hoë drukgas vermy, en die instandhoudingswerk word verminder.

LCD vertoon veelvuldige taalteks en grafika, LED -vertoonnommers, meer intuïtief, volgens u voorkeure

VFD -volume is 'n groot struktuur, groter verkoeler, produkbenuttingstempo, kan normaal werk in die warm omgewing soos tropies.

Verskeie soorte invoer- en uitsetmodusse kan aangepas word:

1.3p 380V -invoer tot 3p 380V -uitset.

2. 3P220V -invoer tot 3P220V -uitset.

3. 3P660V -invoer tot 3P660V -uitset.

4. 1P220V -inset tot 3p 380V -uitset.

5. 1P220V -invoer tot 3P220V -uitset.

Met die snelheidsopsporingsfunksie, kan dit beter begin.

Dit kom met Modbus RTU -kommunikasie, en kan ook MODBUS TCP, PRPFIBUS en PROFINET implementeer deur uitbreidingskaarte by te voeg.

VFD -bedradingsdiagram.
