3 Fase 220V AC Drive VFD

SCK300-reeks is 'n hoëprestasie-omskakelaar wat ontwerp is vir industriële outomatisering, wat multifunksie en hoë doeltreffendheid en energiebesparing integreer en geskik is vir die bestuur van 'n verskeidenheid industriële toerusting.

Kernfunksies en voordele

Gevorderde vektorbeheertegnologie: hoë regulering van die snelheid en stabiele werking, uitstekende dinamiese respons.

Hoë doeltreffendheid en energiebesparing: optimaliseer die doeltreffendheid van die motorbediening en verminder die energieverbruik aansienlik.

Wye verenigbaarheid: Ondersteun ingewikkelde werksomstandighede van waaiers, pompe, vervoerbande, breker en ander toerusting.

Toepassingscenario

Buigsame toepassing op die volgende gebiede:

Vloeistofbeheer (waaier, pompbelasting)

Materiaaloordrag (vervoerband, hysbak)

Swaar masjinerie (breker, menger)

Uitbreiding en opgradering

Naatlose opgradering na die SCK350: verbeter die werkverrigting en brei funksionele modules uit deur die beheerbord te vervang.

Aanpassing van spesiale toerusting soos hyskrane: Uitbreidingskaarte word ondersteun na opgradering om aan die vereistes van professionele scenario's soos wringkragbeheer en multi-motor-sinchronisasie te voldoen.

Met modulêre ontwerp- en tegnologie -opgraderings kan die SCK -reeks aangepas word vir verskillende industriële outomatiseringsbehoeftes, van basiese tot gevorderde.

Produkparameter (spesifikasie)

Produkfunksie

● I/O -funksies

◆ Insetspanningsbereik: 220V/380V/660V ± 15%

◆ Insetfrekwensiebereik: 47 ~ 63Hz

◆ Uitsetspanningsbereik: 0 ~ Gegradeerde insetspanning

Uitsetfrekwensiebereik: 0 ~ 400Hz

● Perifere koppelvlakfunksies

◆ Programmeerbare digitale invoer: 8 invoer

◆ Programmeerbare analoog -invoer: AI1: 0 ~ 10V -invoer, AI2: 0 ~ 10V of 0 ~ 20MA -invoer

◆ Open Collector -uitset: 1 uitset

◆ Relaisuitset: 2 uitsette

◆ Analoog uitset: 2 uitsette, onderskeidelik 0/4 ~ 20MA of 0 ~ 10V

● Tegniese prestasie -eienskappe

◆ Beheermodus: Geen PG -vektorbeheer, V/F -beheer, wringkragbeheer nie.

◆ Oorladingskapasiteit: 150% het die huidige 60's beoordeel; 180% het die huidige 10's beoordeel

◆ Begin wringkrag: geen PG -vektorbeheer: 0,5Hz/150% (SVC)

◆ Snelheidsverhouding: Geen PG -vektorbeheer: 1: 100

● Funksionele kenmerke

◆ Frekwensie-instellingsmodus: digitale instelling, analoog-instelling, seriële kommunikasie-instelling, multi-snelheid, PID-instelling, ens.

◆ PID -beheerfunksie

◆ Multi-snelheidsbeheerfunksie: 16 snelheidsbeheer

◆ Swaai frekwensiebeheerfunksie

◆ Onmiddellike kragonderbreking sonder om die funksie te stop

◆ Vinnige/draf sleutelfunksie: multifunksie kortpadsleutel vrylik gedefinieër deur gebruikers

◆ Outomatiese spanningsverstellingsfunksie: As die kragnetspanning verander, kan dit outomaties die uitsetspanning konstant hou

◆ Voorsien tot 25 soorte foutbeskermingsfunksies: oor stroom, oor spanning, onder spanning, oor temperatuur, faseverlies, oorbelasting en ander beskermingsfunksies

Produktoepassing

Produkte kan gebruik word in metallurgie en chemiese industrie, kompressors, hyskrane, munisipale ingenieursgeleenthede.

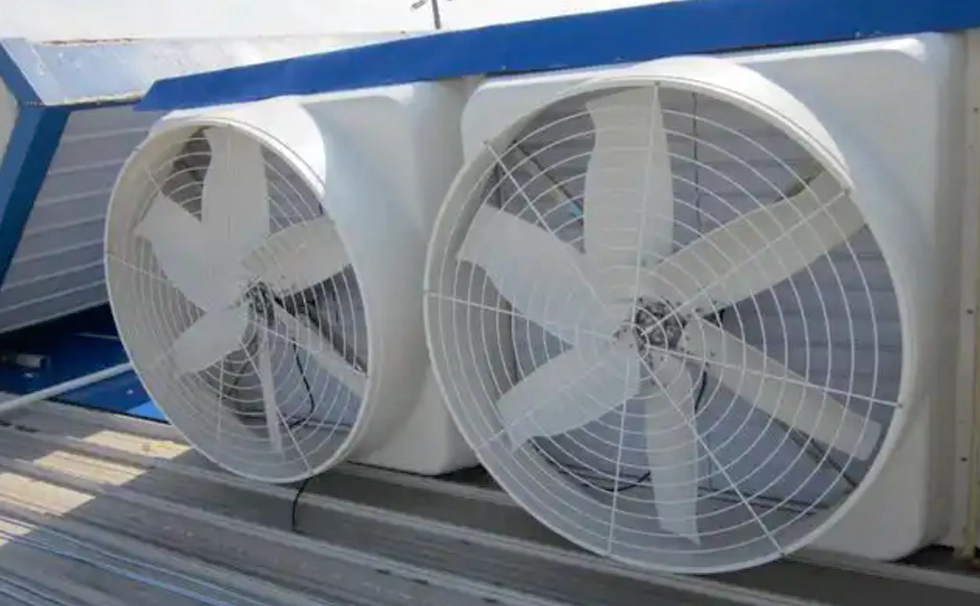

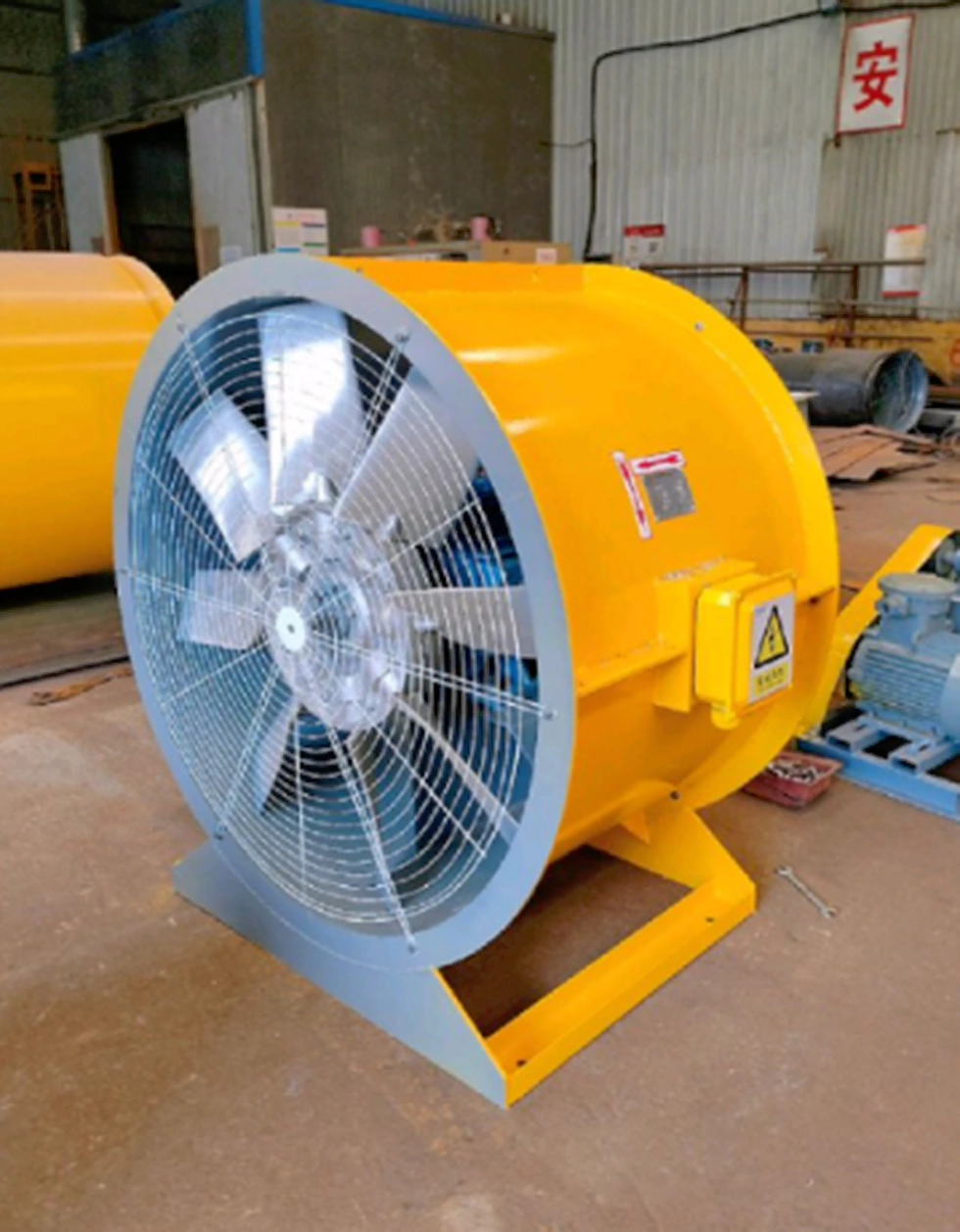

Aanhangers

Die toepassing van frekwensie -omskakelaar op die gebied van waaiers verminder nie net energieverbruik nie, maar verbeter ook die stelsel akkuraatheid en outomatisering deur intelligente beheer. WCE se SCK300 -reeks, met sy hoë versoenbaarheid en energiebesparende algoritmes, kan die verskillende behoeftes van klein ventilators aan groot industriële aanhangers dek, wat ondernemings help om groen en doeltreffende produksie te bereik.

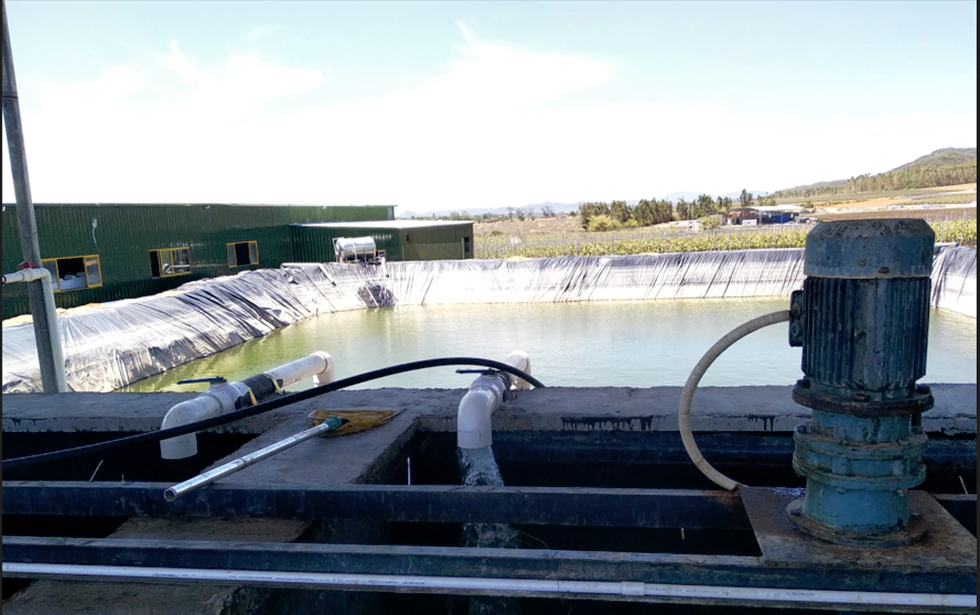

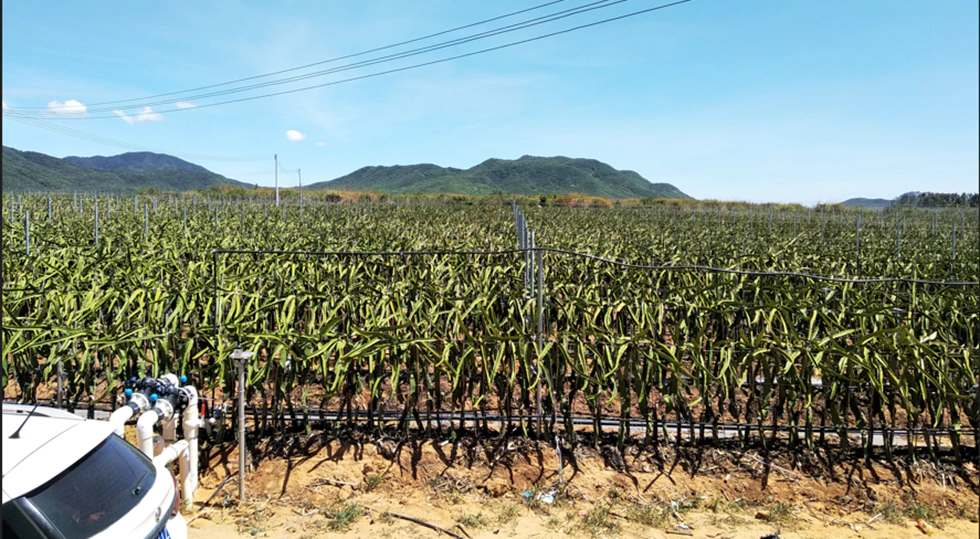

Veldbesproeiing

In landboubesproeiing is VFD vir konstante drukwatertoevoer byna standaard. In die eerste plek, in die proses om die pomp te begin, kan die VFD geleidelik sy werkfrekwensie verhoog, sodat die pomp stadig kan loop, sodat die water nie te veel impak op die pypleiding het nie. Die VFD kan dan saam met 'n afstandsmeter of druksensor gebruik word om die druk in ons pype te gelyk te stel. Laastens kan die VFD die drukbeskermingspyplyn beheer, maar ook deur sy eie oorbelasting, onderbelasting, oordruk, onderdrukbeskerming om die skade van die pomp te verminder.

Twee vertoonmodusse is beskikbaar:

1.LCD -vertoning: kom met Chinese en Engelse vertoon, u kan ook Russies, Portugees, Spaans, Persies en ander tale aanpas.

2.Led Display: Tradisionele digitale buisvertoning, dubbele lynvertoning, hou twee stelle data tegelyk waar.

VFD neem wye en grootskaalse strukturele ontwerp aan, integreer groot koelkomponente en het 'n hoë lasvermoë en die gebruik van hoë doeltreffendheid. Deur die verkoelingstelsel en die seleksie van 'n hoë temperatuurweerstandige komponente te versterk, kan dit stabiel aanpas by hoë temperatuur en harde werksomstandighede soos tropies.

Verskeie soorte invoer- en uitsetmodusse kan aangepas word:

1.3p 380V -invoer tot 3p 380V -uitset.

2. 3p22 0v -invoer tot 3p22 0v -uitset.

3. 3p66 0V Invoer tot 3p66 0V -uitset.

4. 1 P22 0V Invoer tot 3p 380V -uitset.

5. 1 P22 0V Invoer tot 3p22 0V -uitset.

Met die snelheidsopsporingsfunksie, kan dit beter begin.

Dit kom met Modbus RTU -kommunikasie, en kan ook MODBUS TCP, PRPFIBUS en PROFINET implementeer deur uitbreidingskaarte by te voeg.

VFD -bedradingsdiagram.
