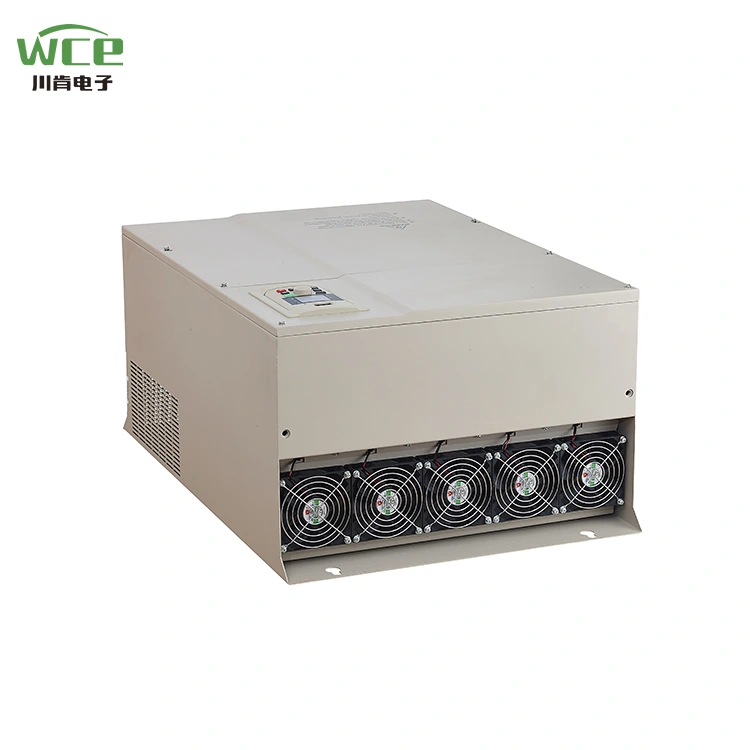

90kW VFD AC Drive vir breker

WCE se SCK300 -reeks is 'n hoë werkverrigting, veelsydige frekwensie -omskakelaar wat ontwerp is vir industriële outomatisering, wat wyd gebruik word in waaiers, pompe, vervoerbande, brekers en ander toerusting. Die kern neem gevorderde vektorbeheertegnologie aan, en het die kenmerke van hoë presisie -snelheidsregulering, energiebesparing, hoë doeltreffendheid en stabiele werking om aan die behoeftes van verskillende industriële scenario's te voldoen. Daarbenewens kan die SCK300 na die SCK350 opgegradeer word deur die beheerbord op te gradeer, waarna uitbreidingskaarte bygevoeg kan word en toegepas kan word op toerusting soos hyskrane.

Produkparameter (spesifikasie)

Produkfunksie

● I/O -funksies

◆ Insetspanningsbereik: 220V/380V/660V ± 15%

◆ Insetfrekwensiebereik: 47 ~ 63Hz

◆ Uitsetspanningsbereik: 0 ~ Gegradeerde insetspanning

Uitsetfrekwensiebereik: 0 ~ 400Hz

● Perifere koppelvlakfunksies

◆ Programmeerbare digitale invoer: 8 invoer

◆ Programmeerbare analoog -invoer: AI1: 0 ~ 10V -invoer, AI2: 0 ~ 10V of 0 ~ 20MA -invoer

◆ Open Collector -uitset: 1 uitset

◆ Relaisuitset: 2 uitsette

◆ Analoog uitset: 2 uitsette, onderskeidelik 0/4 ~ 20MA of 0 ~ 10V

● Tegniese prestasie -eienskappe

◆ Beheermodus: Geen PG -vektorbeheer, V/F -beheer, wringkragbeheer nie.

◆ Oorladingskapasiteit: 150% het die huidige 60's beoordeel; 180% het die huidige 10's beoordeel

◆ Begin wringkrag: geen PG -vektorbeheer: 0,5Hz/150% (SVC)

◆ Snelheidsverhouding: Geen PG -vektorbeheer: 1: 100

● Funksionele kenmerke

◆ Frekwensie-instellingsmodus: digitale instelling, analoog-instelling, seriële kommunikasie-instelling, multi-snelheid, PID-instelling, ens.

◆ PID -beheerfunksie

◆ Multi-snelheidsbeheerfunksie: 16 snelheidsbeheer

◆ Swaai frekwensiebeheerfunksie

◆ Onmiddellike kragonderbreking sonder om die funksie te stop

◆ Vinnige/draf sleutelfunksie: multifunksie kortpadsleutel vrylik gedefinieër deur gebruikers

◆ Outomatiese spanningsverstellingsfunksie: As die kragnetspanning verander, kan dit outomaties die uitsetspanning konstant hou

◆ Voorsien tot 25 soorte foutbeskermingsfunksies: oor stroom, oor spanning, onder spanning, oor temperatuur, faseverlies, oorbelasting en ander beskermingsfunksies

Produktoepassing

Produkte kan gebruik word in metallurgie en chemiese industrie, kompressors, hyskrane, munisipale ingenieursgeleenthede.

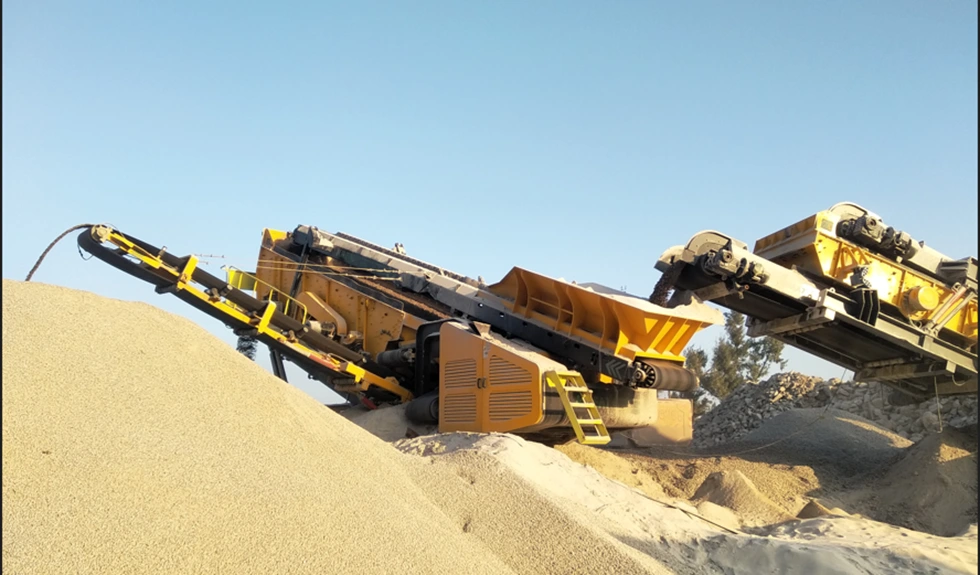

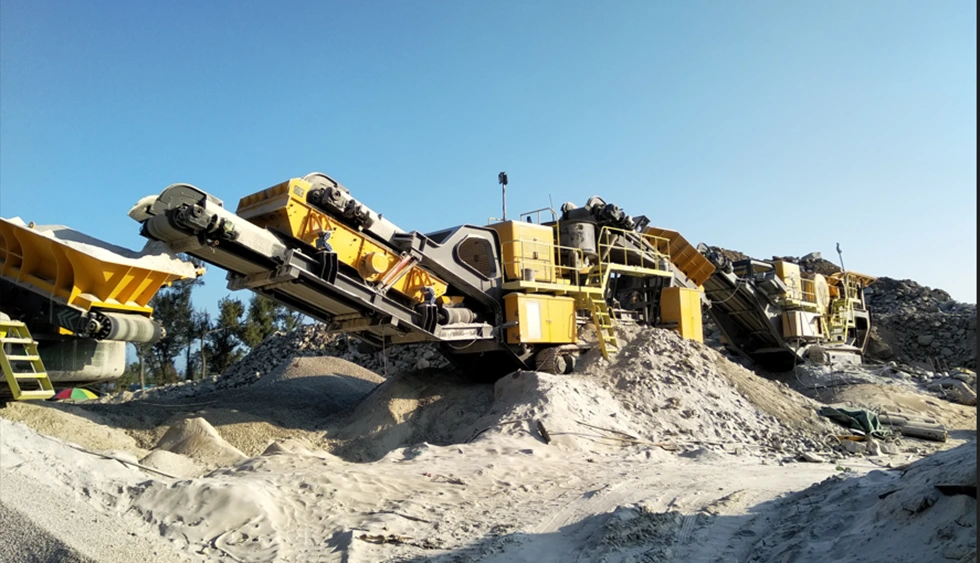

Crusher, sorteer klippe van verskillende groottes.

VFD word wyd gebruik in die brekerbedryf, dit kan gebruik word in die Impact Crusher, kaakbreker, keëlbreker, hamerbreker, ens. Kan in 'n hoë-krag-gasheer gebruik word, die beginstroom verminder, die snelheid van die breker aanpas wanneer die snelheid verminder word, maar dit kan ook ongeveer 50%bespaar. Die frekwensie -omskakelaar wat in die breker gebruik word, kan die meganiese impak verminder en die lewensduur van die toerusting verleng.

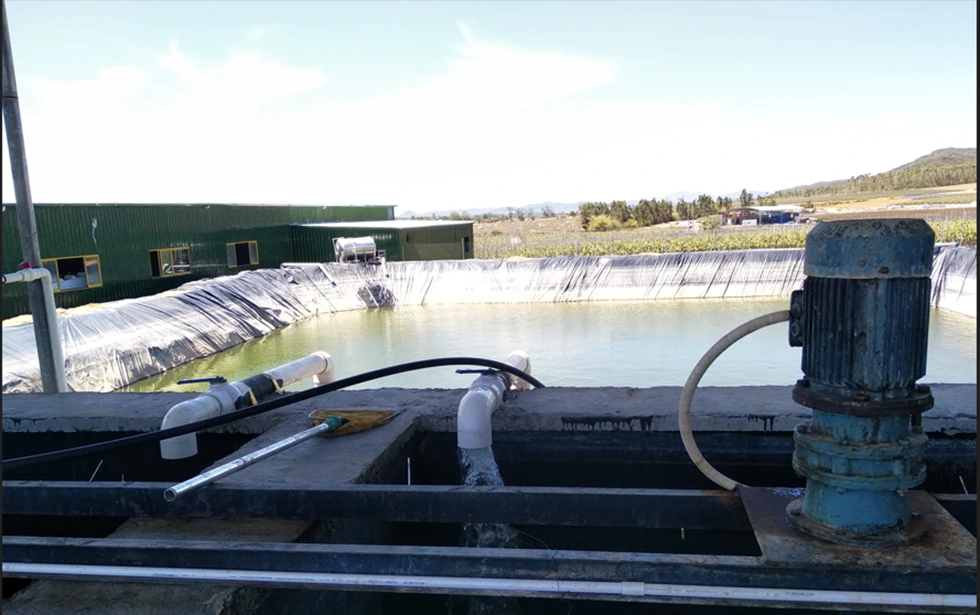

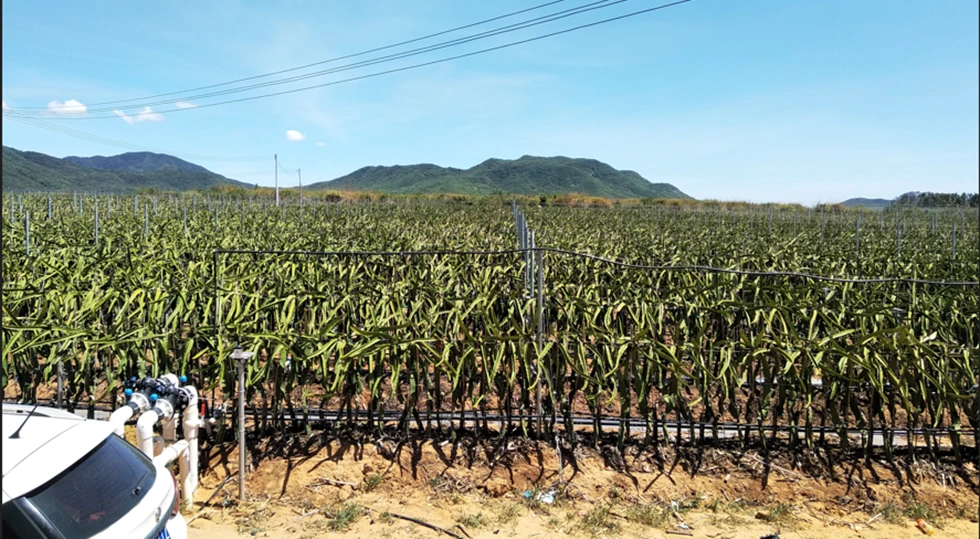

Veldbesproeiing

In landboubesproeiing is VFD vir konstante drukwatertoevoer byna standaard. In die eerste plek, in die proses om die pomp te begin, kan die VFD geleidelik sy werkfrekwensie verhoog, sodat die pomp stadig kan loop, sodat die water nie te veel impak op die pypleiding het nie. Die VFD kan dan saam met 'n afstandsmeter of druksensor gebruik word om die druk in ons pype te gelyk te stel. Laastens kan die VFD die drukbeskermingspyplyn beheer, maar ook deur sy eie oorbelasting, onderbelasting, oordruk, onderdrukbeskerming om die skade van die pomp te verminder.

Twee vertoonmodusse is beskikbaar:

1.LCD -vertoning: kom met Chinese en Engelse vertoon, u kan ook Russies, Portugees, Spaans, Persies en ander tale aanpas.

2.Led Display: Tradisionele digitale buisvertoning, dubbele lynvertoning, hou twee stelle data tegelyk waar.

VFD -volume is 'n groot struktuur, groter verkoeler, produkbenuttingstempo, kan normaal werk in die warm omgewing soos tropies.

Verskeie soorte invoer- en uitsetmodusse kan aangepas word:

1.3p 380V -invoer tot 3p 380V -uitset.

2. 3P220V -invoer tot 3P220V -uitset.

3. 3P660V -invoer tot 3P660V -uitset.

4. 1P220V -inset tot 3p 380V -uitset.

5. 1P220V -invoer tot 3P220V -uitset.

Met die snelheidsopsporingsfunksie, kan dit beter begin.

Dit kom met Modbus RTU -kommunikasie, en kan ook MODBUS TCP, PRPFIBUS en PROFINET implementeer deur uitbreidingskaarte by te voeg.

VFD -bedradingsdiagram.
