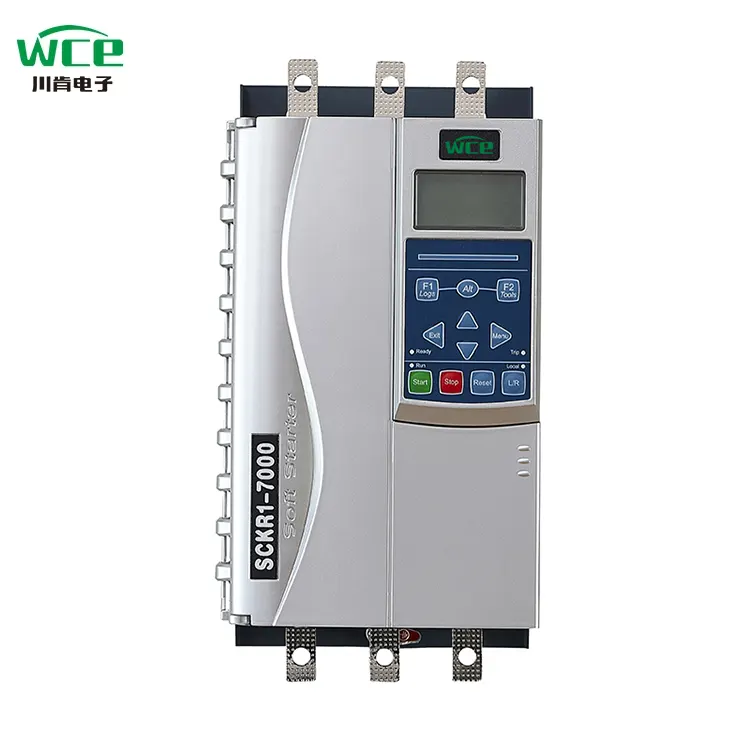

3 Fase 440V ingeboude Soft Starter 30kW

Intelligente interaksie en maklike werking: Die 7000 -reeks sagte voorgeregte is toegerus met LCD -vloeibare kristaluitstallings, met 'n eenvoudige en intuïtiewe koppelvlakontwerp en 'n gladde en gerieflike bedryfservaring. Die stelsel is toegerus met 'n 8-taal-vertoonfunksie en ondersteun die aanpassing van spesifieke nasionale tale en voldoen aan die behoeftes van gebruikers in verskillende streke.

Multi-kommunikasie en afgeleë intelligente beheer:Dit is toegerus met die standaard MODBUS 485 -kommunikasiefunksie, en ondersteun ook aangepaste kommunikasiemetodes soos Siemens Profibus -protokol en selfoon -app, wat gebruikers help om doeltreffende ontfouting op afstand en presiese beheer te bereik en om die ruimtelike beperkings te verbreek.

Uitstaande prestasie en langdurige duursaamheid: Toegerus met 'n splinternuwe pasgemaakte DC-kontakor, in vergelyking met gewone AC-kontakors, word die werkverrigting daarvan met 3 keer verbeter, hitte word met 2,6 keer verminder, die veiligheid word verbeter met 25%, energiebesparende doeltreffendheid bereik 20%, en die lewensduur is meer as 100,000 keer, wat betroubare waarborg bied vir die stabiele werking van die toerusting.

Doeltreffende hitte -verspreiding en stabiele werking:Dit is toegerus met 'n 24V-snelheid van DC-waaier en 'n innoverende 360 ​​° alledaagse hitte-verspreidingsontwerp, en dit bied 'n sterk windkrag, wat verseker dat die toerusting 'n goeie hitte-verspreidingstoestand en stabiele werkverrigting het gedurende die hele werking.

Diep samewerking en opgradering van gehalte: Ons het 'n diep samewerking met Hubei Taiji, 'n binnelandse genoteerde maatskappy, bereik en aangepaste modules en tiristors aangeneem, wat verskil van die algemene modules in die mark. Dit verhoog die vragvermoë aansienlik en lê 'n goeie basis vir die doeltreffende werking van die toerusting.

Vaartbelynde ontwerp, kostebesparing:Dit is nie nodig om eksterne omseilkontakteurs te installeer nie, om die installasie -ruimte effektief te stoor, kabelkoste te verlaag, die installasieproses te vereenvoudig en installasie gemakliker en vinniger te maak.

Innoverende beheer, maklike begin: In vergelyking met konvensionele sagte voorgeregte, is 'n nuwe vierkantige wringkrag -beginbeheermetode bygevoeg, wat 'n groter aanvangskrag bied, maklike en gladde begin behaal en aanpas by meer ingewikkelde werksomstandighede.

Intydse monitering, veiligheidsversekering:Dit is toegerus met 'n PT100 -insetterminal, en kan die motorstemperatuur in reële tyd monitor, die motor se werkstatus onmiddellik begryp, foute wat deur abnormale temperatuur veroorsaak word, effektief voorkom en die veilige werking van die motor verseker.

Humaniseerde ontwerp, bekommernisvrye installasie: Dit neem plug-en-pull-kontrole-terminale blokke aan, wat installasie en werking eenvoudig en gerieflik maak. Ontkoppel net die terminale blokke om die bedrading te voltooi en maak dit dan weer, wat die installasie -doeltreffendheid aansienlik verbeter.

Simulasietoetsing, betroubare verifikasie: Dit is toegerus met operasimimulasiefunksie. Selfs wanneer die hoofstroombaan van die sagte aansitter nie aan die kragtoevoerspanning gekoppel is nie, kan dit die aanvangs-, loop- en stopproses van die motor simuleer, en dit kan vinnig bevestig of die werkstoestand van die sagte voorgereg se eie komponente normaal is.

Noodondersteuning en deurlopende werking: 'N Noodstartfunksie is bygevoeg. Selfs in die geval van 'n skielike ineenstorting van een fase van die tiristor, kan die sagte aansitter steeds normale werking handhaaf, wat die voortdurende werking van sleuteltoerusting verseker en die risiko van stilstand verminder.

Produkparameter (spesifikasie)

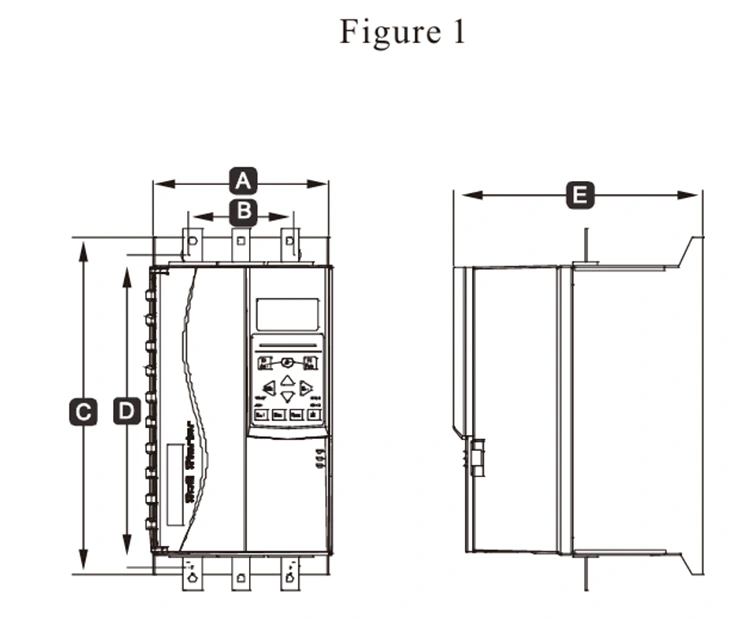

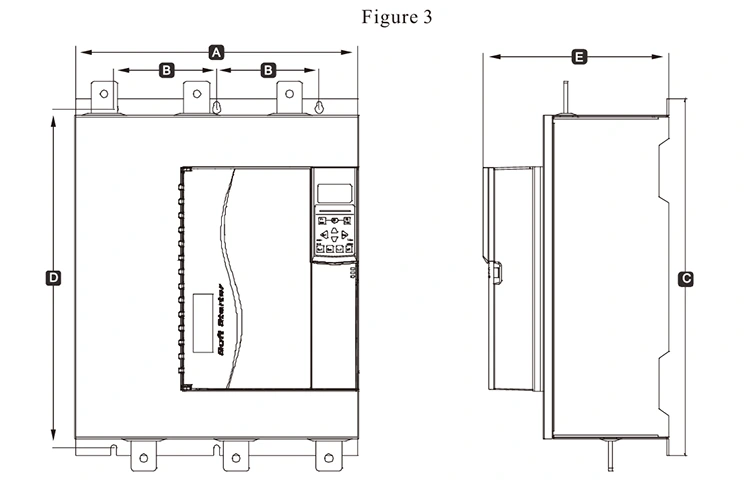

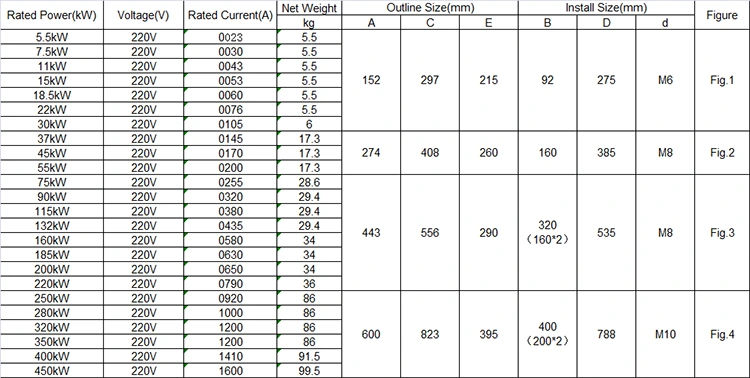

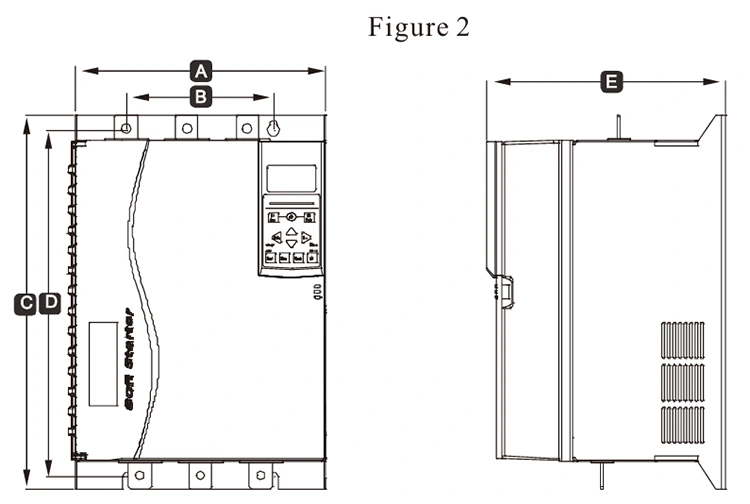

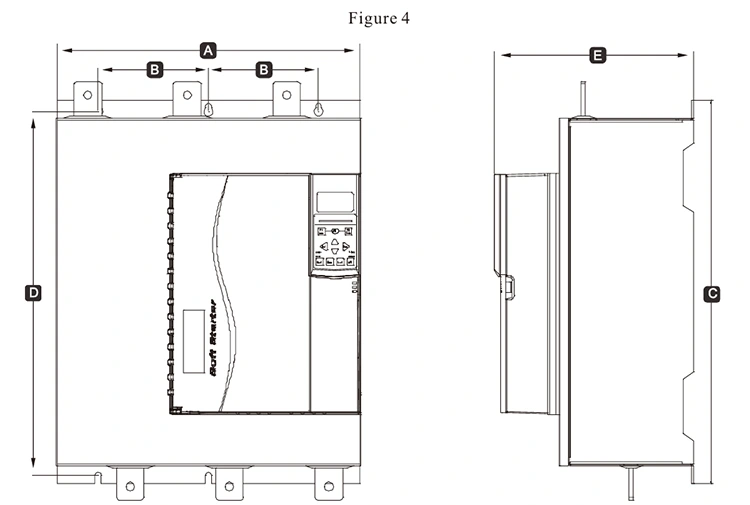

Grootte, gewig en stroom van 220V

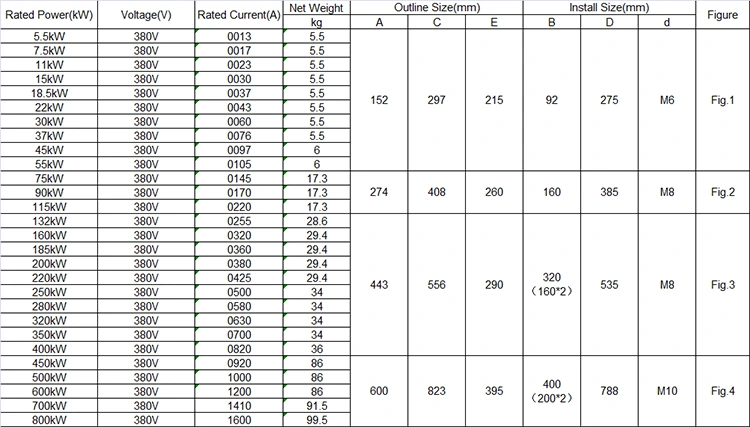

Grootte, gewig en stroom van 380V

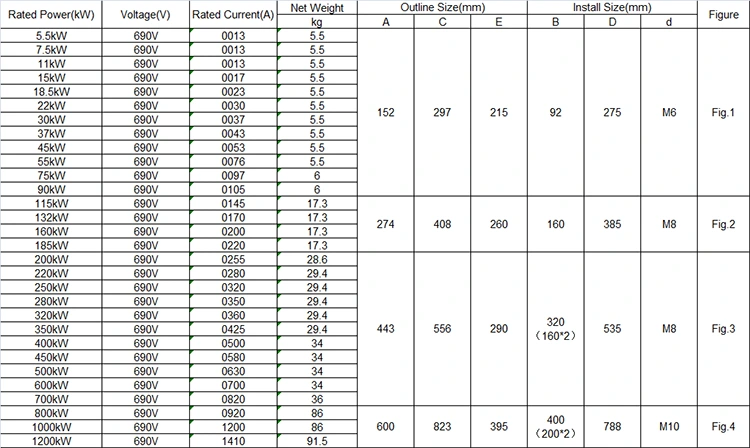

Grootte, gewig en stroom van 690V

Produkfunksie

1. Kommunikasiefunksie

Word saam met Modbus RTU -kommunikasie, Profibus en Profinet -kommunikasie bygevoeg deur uitbreidingskaarte by te voeg.

2, kan eksterne sleutelbord +4 lyne LCD -skerm wees

Die sleutelbord kan vinnig ingevoeg en verwyder word om aan die behoeftes van afgeleë werking te voldoen.

3, Meer omvattende motorbeskermingsfunksie

Oorspanningbeskerming, onderspanningbeskerming, oorstroombeskerming, oorbelastingbeskerming, beskerming van die onderbelasting, beskerming van die fase-verlies, omseilfout, tyristor-fout, driefase huidige onbalans, oorverhittingbeskerming, ens.

4, breë kragtoevoerspanningsbereik

Voldoen aan die hoofkragtoevoerspanning van 220-690V algemene doel.

5. pluggable terminale

Een stel kommunikasie -terminale, vyf groepe digitale insetterminale, een stel analooguitset, drie stelle programmeerbare relais ， motortermistor -terminale en PT100 temperatuurklemme.

◆ Driefase kragtoevoer: AC220V, AC380V, AC690V ± 10%

◆ Gegradeerde stroom: 13A-1600A,

◆ Toepaslike motor: Algemene eekhoringhok tipe AC asynchrone motor

◆ Beginmodus: spanningsrit, stroomoprit, wringkrag

◆ Parkeermodus: Sagte stop, gratis stop ， remhalte, aanpasbare stop.

◆ Logika -invoer: impedansie 1,8KΩ, krag +24V

◆ Aanvangsfrekwensie: dit word aanbeveel om nie meer as 10 keer per uur te begin nie

◆ Beskermingsvlak: IP20

◆ Koelmodus: lugverkoeling

◆ Installasiemodus: muurhang

◆ Omgewingsomstandighede: Die hoogte is meer as 2000 meter, die kapasiteit moet dienooreenkomstig verlaag word, en die omgewingstemperatuur is tussen -10 en +40 ° C

Die ooreenstemmende humiditeit is nie meer as 95%nie (20 ℃ ± 5 ℃), geen vlambare, plofbare, korrosiewe gas, geen geleidende stof, binnenshuise installasie, goeie ventilasie, vibrasie minder as 0,5 g

Produktoepassing

Produkte kan gebruik word in metallurgie en chemiese industrie, kompressors, hyskrane, munisipale ingenieursgeleenthede.

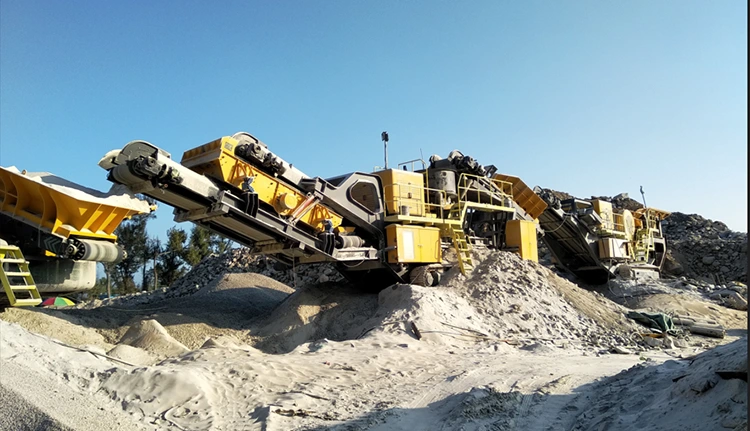

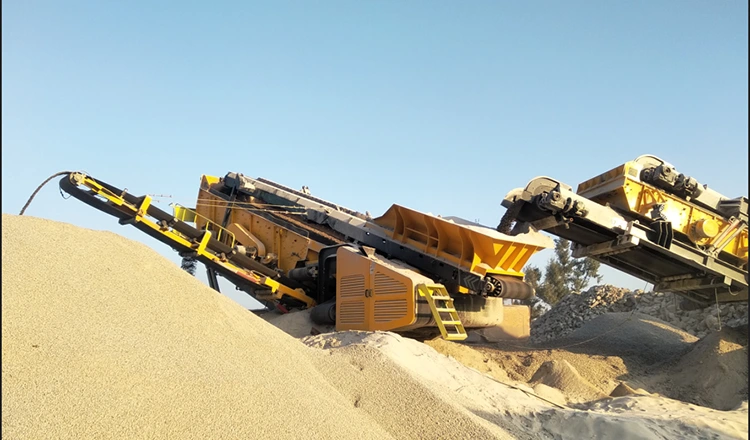

Crusher, sorteer klippe van verskillende groottes.

Aanlyn -sagte aansitter word wyd gebruik in die brekerbedryf, dit kan gebruik word in Impact Crusher, Jaw Crusher, Cone Crusher, Hammer Crusher en so aan. Kan op 'n hoë-krag gasheer gebruik word, die beginstroom verminder, die meganiese impak verminder. Die sagte aansitter kan die uitsetkrag van die motor outomaties aanpas volgens die werklike las van die breker. As die breker in geen-las of ligbelasting is, verminder die sagte aansitter die spanning en stroom van die motor, sodat die motor met 'n laer drywing loop, om die doel van energiebesparing te bereik. Volgens statistieke kan die energieverbruik van die breker na die gebruik van die sagte voorgereg met ongeveer 10%-30%verminder word.

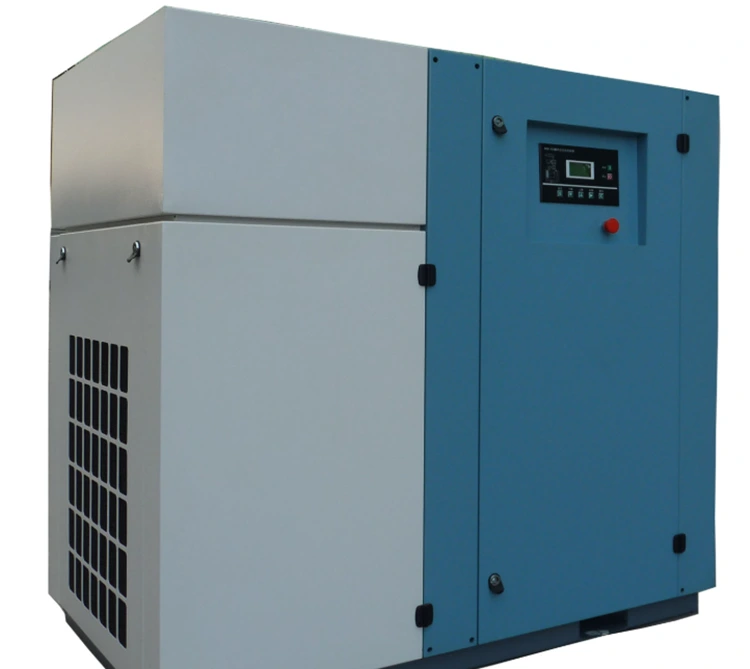

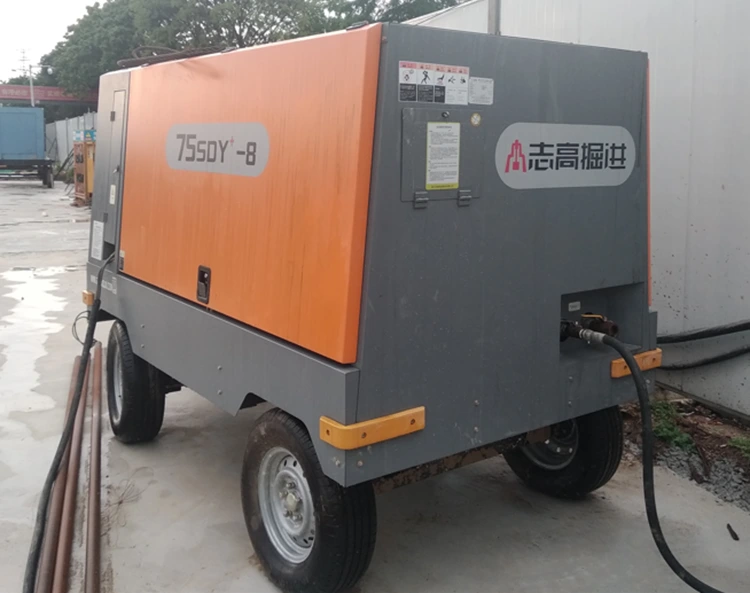

Lugkompressor

Air Compressor Soft Starter is 'n spesiale sagte aansitter wat aangepas is vir verskillende lugkompressors. Die installering van 'n sagte aansitter op die lugkompressor kan die lugtoevoerdruk stabiel maak, en deur die drukreguleerder kan die lugkompressor aanhou werk onder die vasgestelde drukwaarde, die druk is stabiel en betroubaar, en die druk kan op enige tydstip stepless en verstelbaar wees. Motor om 'n sagte begin te bereik, sal kompressordienslewe en onderhoudsiklus baie uitgebrei word. Die uitlaatvolume van die lugkompressor word beheer deur die lugkompressorspoed, die lugklepplaat in die silinder word nie meer herhaaldelik oopgemaak en gesluit nie, en die werksomstandighede soos die klepstoel en die lente word baie verbeter, wat die skerp vloei en impak van hoë temperatuur en hoë drukgas vermy en die onderhoudswerklas verminder.

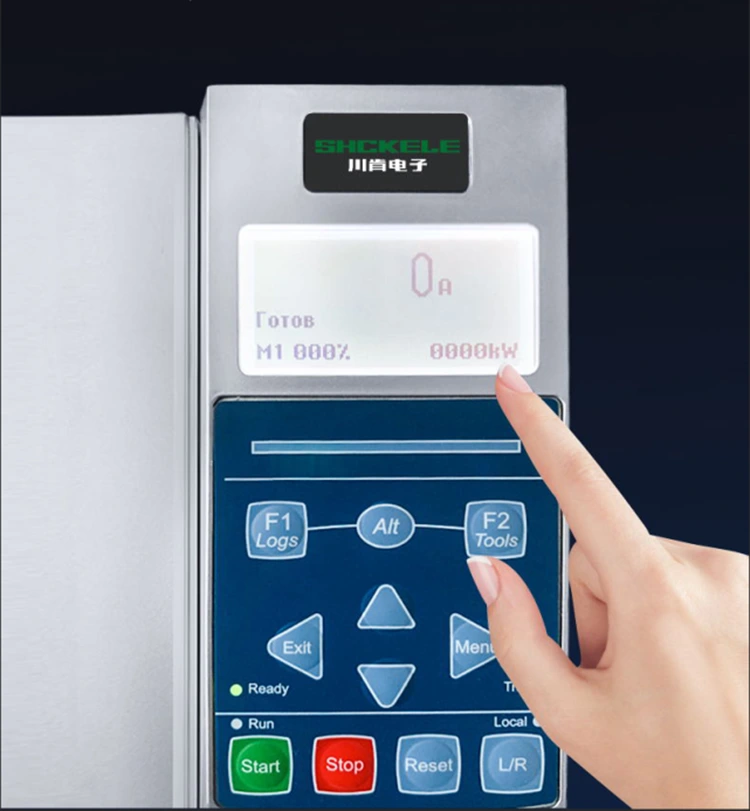

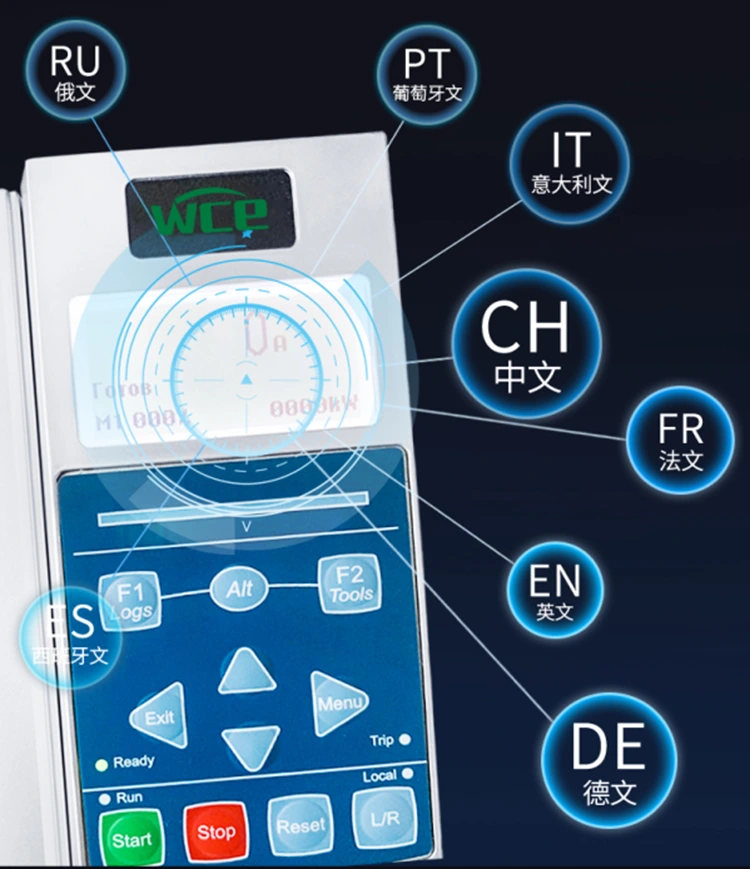

Hoë-definisie LCD-vierlyn-skerm, maklik om te bedryf. Dit kom met verskeie nasionale taaluitstallings en kan aangepas word indien nodig. Die sleutelbord is inprop en maklik om te beweeg.

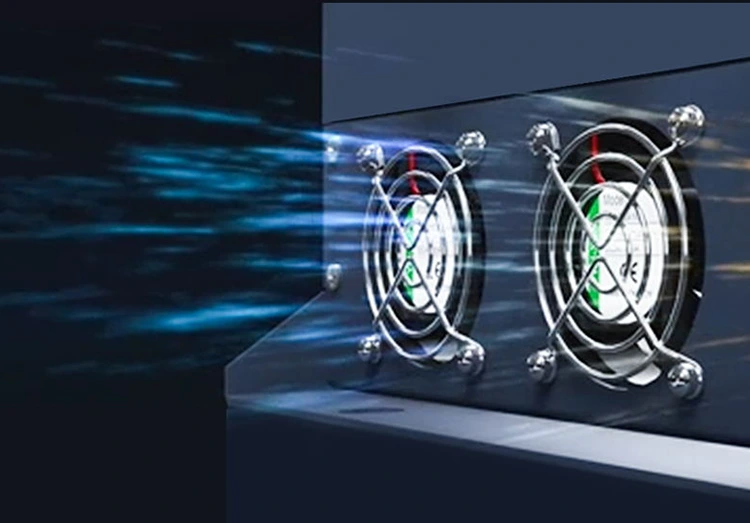

Die tyristor met 'n interne omseil sagte voorgereg werk slegs tydens die opstart en skakel oor na die kontakor tydens die werking, dus genereer dit minder hitte. Ons het egter steeds 'n waaier geïnstalleer om die kontakor af te koel. Installeer 'n waaier om dit af te koel. Al die sagte voorgeregte van 75 kW en hoër as 7000 is toegerus met 24V-snelheid DC-waaiers, wat 360 ° die hele hitte-verspreiding en sterker windkrag bied. Dit verminder nie net onverwagte afsluitings wat deur oorverhitting veroorsaak word nie, maar brei ook die lewensduur van die sagte aansitter aansienlik uit.

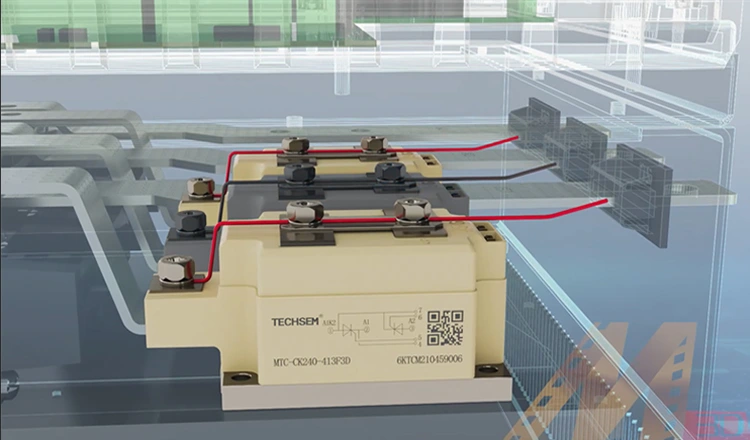

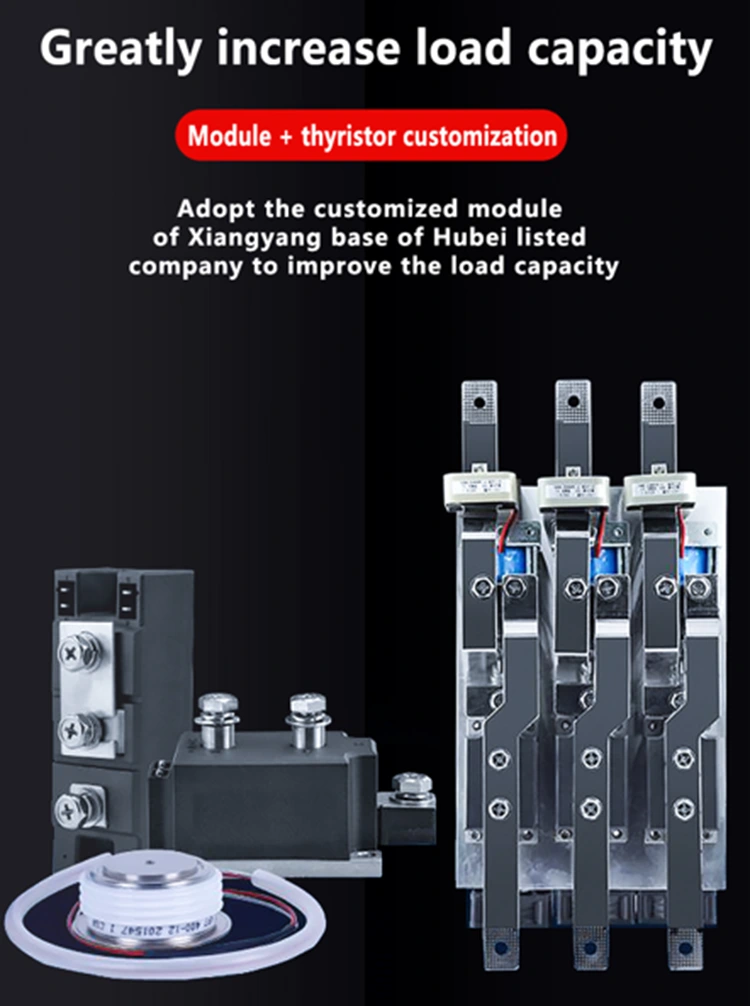

Ons het 'n diep samewerking met Hubei Taiji, 'n binnelandse genoteerde onderneming, en gebruik pasgemaakte modules en tiristors, anders as die generiese modules wat op die mark voorsien word, om die vragvermoë te verbeter. Ons DC -kontakors is ook spesiaal aangepas, almal met silwer kontakte. Die kontakoppervlak van die kontakte is groter en kan byna 100,000 betrokkenheidstye bereik, wat die lewensduur aansienlik verhoog.

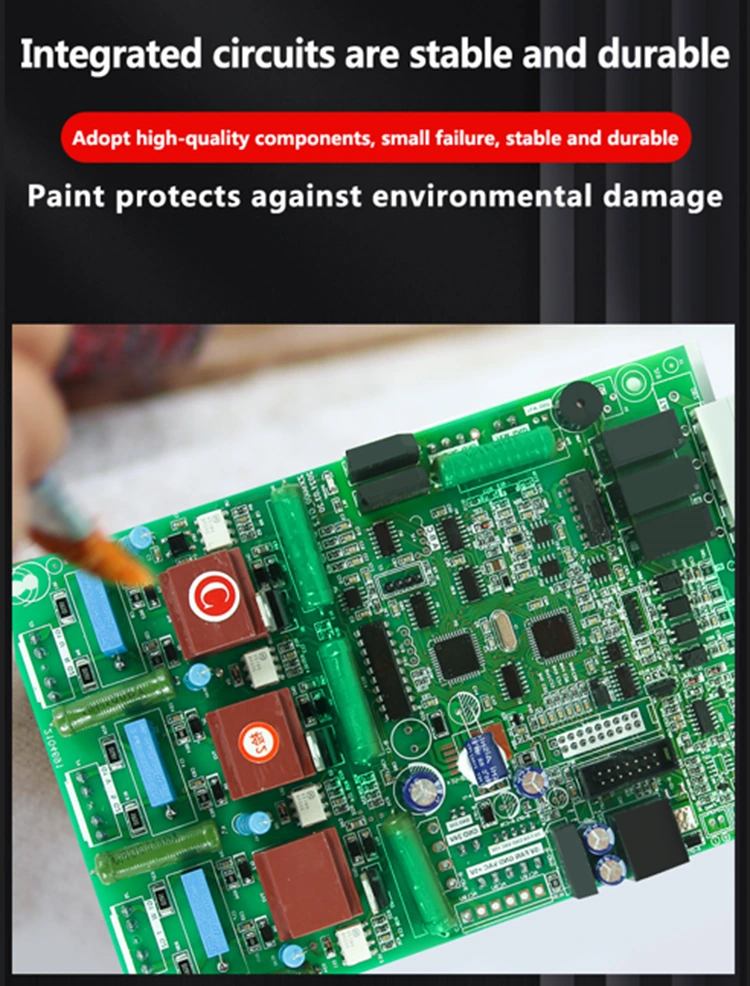

Die hoofdoel van die sagte aansitkringbordkwasverf (gewoonlik drie anti-verf, isolerende verf of vogbestande deklaag) is om die stabiliteit en die lewe van die kringbord in 'n komplekse werksomgewing te beskerm, om te verseker dat die lewensduur van die kringbord langer is, ons gebruik almal van hoë gehalte en gebruik die drie-en-pap-drie-p-paint-pap, klam Anti-kort stroombaan. Verhoogde duursaamheid en veiligheid.

Die unieke noodfunksie. Konvensionele sagte beginners kan nie werk as een fase van die tiristor beskadig word nie. Die noodfunksie van die 7000 -reeks stel die sagte aansitter in staat om steeds in 'n noodgeval te werk wanneer een fase van die tiristor afgebreek word, wat die ekonomiese verliese wat veroorsaak word deur masjienskade en die stilstand vir gebruikers verminder.

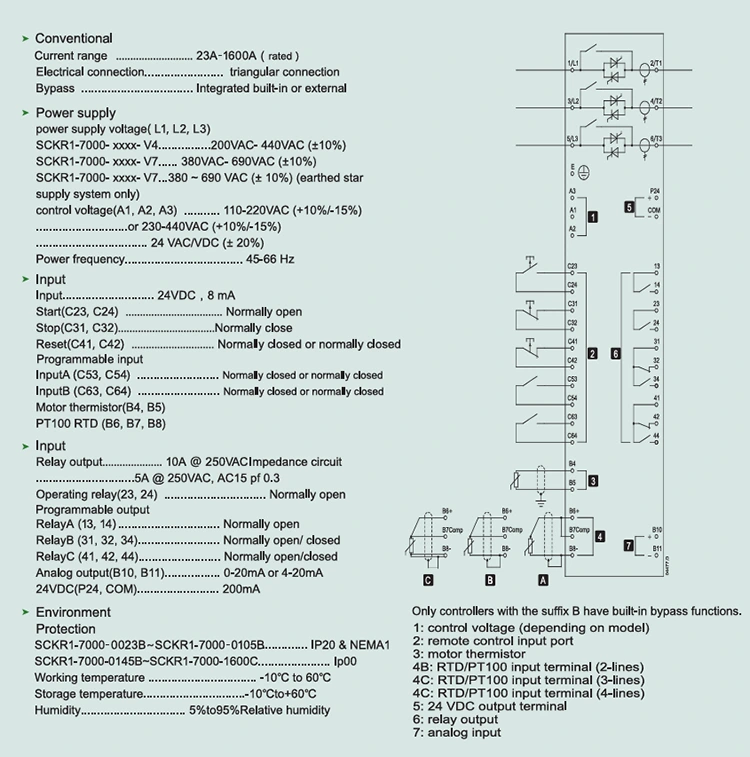

Sagte bedradingsdiagram.
