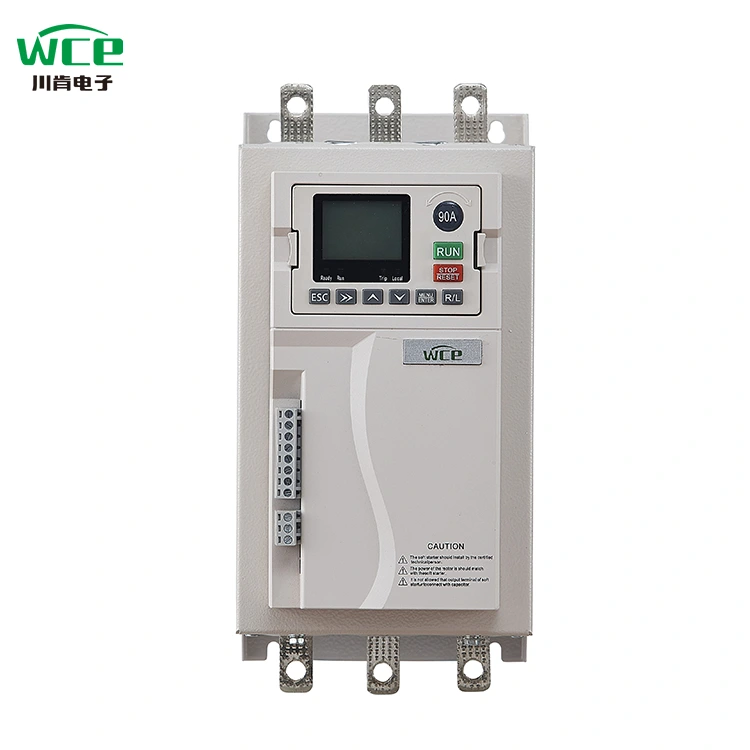

3 fase 220V aanlyn sagte voorgereg

6800 -reeks sagte voorgeregte: Uitstekende prestasie lei die bedryf

Op die gebied van industriële elektriese toerusting beïnvloed die werkverrigting van die sagte aansitter die bedryfsdoeltreffendheid en stabiliteit van die toerusting direk. Met sy vele unieke voordele, staan ​​die 6800 -reeks sagte beginners in die mark en word die eerste keuse van baie ondernemings.

1, gehumaniseerde werkingskoppelvlak, volledig gerieflik

Die 6800 -reeks sagte voorgeregte is toegerus met 'n LCD -skerm en 'n duidelike koppelvlak wat dit vir gebruikers maklik maak om ingewikkelde parameterinstellings en daaglikse bewerkings uit te voer. Meer intiem is dat die stelsel met twee tale, Chinese en Engelse vertoon, voorsien word om aan die behoeftes van gebruikers in verskillende streke te voldoen, selfs al is grensoverschrijdende samewerkingsprojekte nie hoef te bekommer oor operasionele struikelblokke nie.

2, kragtige kommunikasiefunksie, afstandbeheer-bekommernisvry

Hierdie reeks sagte voorgeregte kom met konvensionele Modbus 485 -kommunikasiefunksie, wat maklik toegang tot verskillende outomatiese beheerstelsels kan kry om afstandmonitering en ontfouting te bewerkstellig. Nie net dit nie, maar ook aangepaste mobiele app volgens gebruikersbehoeftes, solank daar 'n netwerkdekking is, kan gebruikers die sagte voorgereg enige tyd en oral op afstand beheer, wat die buigsaamheid en tydigheid van toerustingbestuur aansienlik verbeter, wat sterk ondersteuning bied vir die intelligente produksie van ondernemings.

3, pragtige ontwerp, maklike en maklike installasie

Die 6800 -reeks sagte voorgeregte is ontwerp met installasieruimte en gemak in gedagte. Die kleiner grootte en ligter gewig, hetsy in die installering van nuwe toerusting of die transformasie van ou stelsels, kan maklik aanpas by verskillende scenario's, die installasieproses is eenvoudig en vinnig, wat die installasietyd en arbeidskoste effektief bespaar.

4. Doeltreffende hitte -verspreiding om stabiele werking te verseker

Hitte -verspreidingsprestasie is die sleutel tot die stabiele werking van Soft Starter. Die 6800-reeks neem 24V-snelheid van DC-waaiers aan om 360 ° die hele hitte-verspreiding en sterk windkrag te bewerkstellig, wat die hitte wat deur die werking van die toerusting opgewek word, vinnig kan versprei, verseker dat die sagte voorgereg die stabiele werking onder verskillende werksomstandighede kan handhaaf, die lewensduur van die toerusting kan verminder en die voorkoms van mislukking kan verminder.

5, mmultiple beheermetodes om aan verskillende behoeftes te voldoen

In vergelyking met konvensionele sagte voorgeregte, het die 6800 -reeks 'n nuwe beginbeheer vir vierkantige wringkrag. As u begin, kan dit 'n groter wringkrag lewer, wat die motor makliker laat begin, veral vir die lastoerusting met 'n hoër vereistes vir die aanvang van die wringkrag, soos groot waaiers, waterpompe, ens.

6, innoverende bedradingontwerp, eenvoudige en doeltreffende installasie

Die 6800-reeks Soft Starters Feature Plug-and-Pull Control Terminals, 'n innoverende ontwerp wat die installasieproses baie vereenvoudig. Gebruikers hoef net elke terminale uit te skakel, die bedrading te voltooi en dit dan weer in te sit, sonder ingewikkelde bedrading, wat die moeilikheid van installasie verminder, werkdoeltreffendheid verbeter, selfs nie-professionele persone kan maklik aan die gang kom.

7, Rich Pump-ondersteunende funksies, eenstopoplossing

Met inagneming van die besonderheid van die toepassingscenario van die waterpomp, kom die 6800 -reeks met ondersteunende funksies van die waterpomp, wat maklik die funksies van drywende bal, elektriese kontakdrukmeter, relaisvlak van die watervoorsiening en die aflosvlak van die dreinering kan verwesenlik. Deur hierdie funksies kan dit die begin en stop van die pomp akkuraat beheer, outomatiese watervoorsiening en dreinering besef, en 'n intelligente oplossing vir een stop vir die pompstelsel bied om aan die verskillende behoeftes van verskillende gebruikers op die gebied van watervoorsiening en -dreinering te voldoen.

8, ultra-hoë kosteprestasie, ekonomiese en praktiese keuse

Wat die prys betref, is die 6800 -reeks sagte beginners uiters mededingend. In vergelyking met die tradisionele motorkas, is die prys daarvan 10% goedkoper, en vir klein kragtoerusting ondersteun dit ook muurmontering, wat die installasieruimte en koste verder bespaar. So 'n hoë koste-prestasie, sodat ondernemings terselfdertyd hoëprestasieprodukte geniet, sonder om buitensporige kostedruk te dra, die perfekte kombinasie van ekonomiese praktiese en uitstekende prestasie te besef.

Met sy uitstekende werkverrigting in die werkingskoppelvlak, kommunikasiefunksie, ontwerp en installasie, hitte -verspreidingsprestasie, beheermodus, bedradingontwerp, pompondersteuningsfunksie en koste -werkverrigting, het die 6800 -reeks sagte aansitter die leier geword op die gebied van industriële elektriese toerusting, wat 'n sterk stukrag vir die ontwikkeling van verskillende nywerhede ingespuit het.

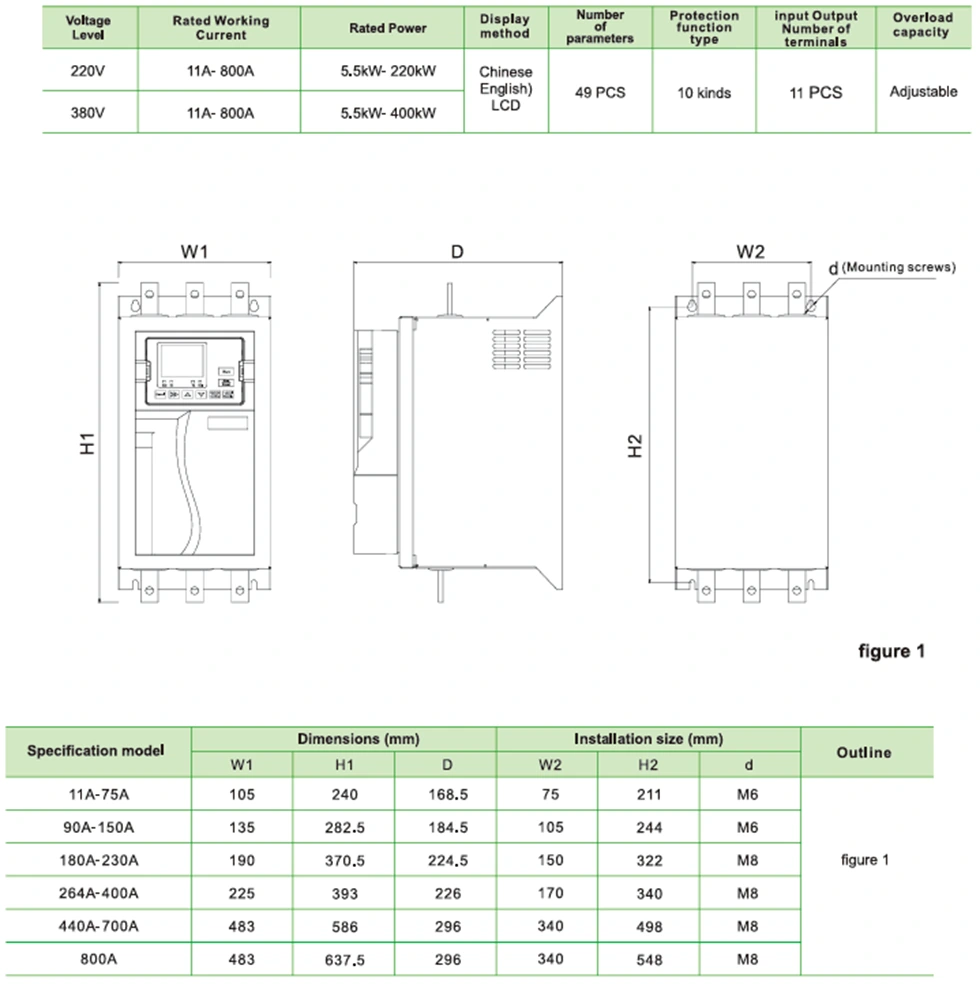

Produkparameter (spesifikasie)

Produkfunksie

1. KommUnikasiefunksie

Word saam met Modbus RTU -kommunikasie, Profibus en Profinet -kommunikasie bygevoeg deur uitbreidingskaarte by te voeg.

2, kan eksterne sleutelbord +4 lyne LCD -skerm wees

Die sleutelbord kan vinnig ingevoeg en verwyder word om aan die behoeftes van afgeleë werking te voldoen.

3, Meer omvattende motorbeskermingsfunksie

Oorspanningbeskerming, onderspanningbeskerming, oorstroombeskerming, oorbelastingbeskerming, beskerming van die onderbelasting, beskerming van die fase-verlies, omseilfout, tyristor-fout, driefase huidige onbalans, oorverhittingbeskerming, ens.

4, breë kragtoevoerspanningsbereik

Voldoen aan die hoofkragtoevoerspanning van 220-440V algemene doel.

5. pluggable terminale

1 Stel kommunikasie -terminale, 4 invoerinvoerterminale, 1 stel analooguitset, 2 stelle programmeerbare relais.

◆ Driefase kragtoevoer: AC220V, AC380V, AC440V ± 10%

◆ Gegradeerde stroom: 11A-400A,

◆ Toepaslike motor: Algemene eekhoringhok tipe AC asynchrone motor

◆ Beginmodus: spanningsrit, stroomoprit, wringkrag

◆ Parkeermodus: sagte stop, gratis stop

◆ Logika -invoer: impedansie 1,8KΩ, krag +24V

◆ Aanvangsfrekwensie: dit word aanbeveel om nie meer as 10 keer per uur te begin nie

◆ Beskermingsvlak: IP20

◆ Koelmodus: lugverkoeling

◆ Installasiemodus: muurhang

◆ Omgewingsomstandighede: Die hoogte is meer as 2000 meter, die kapasiteit moet dienooreenkomstig verlaag word, en die omgewingstemperatuur is tussen -10 en +40 ° C

Die ooreenstemmende humiditeit is nie meer as 95%nie (20 ℃ ± 5 ℃), geen vlambare, plofbare, korrosiewe gas, geen geleidende stof, binnenshuise installasie, goeie ventilasie, vibrasie minder as 0,5 g

Produktoepassing

Produkte kan gebruik word in metallurgie en chemiese industrie, kompressors, hyskrane, munisipale ingenieursgeleenthede.

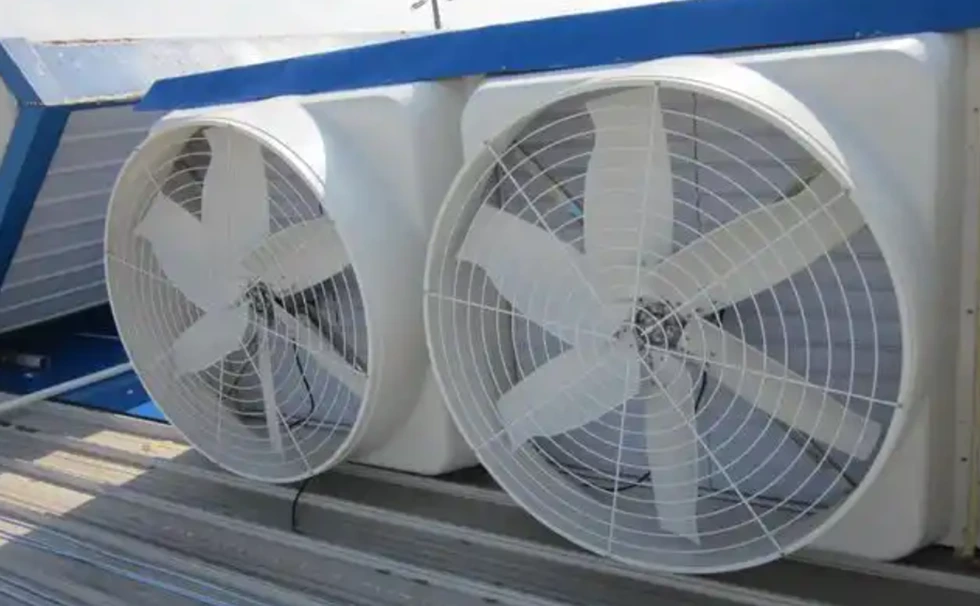

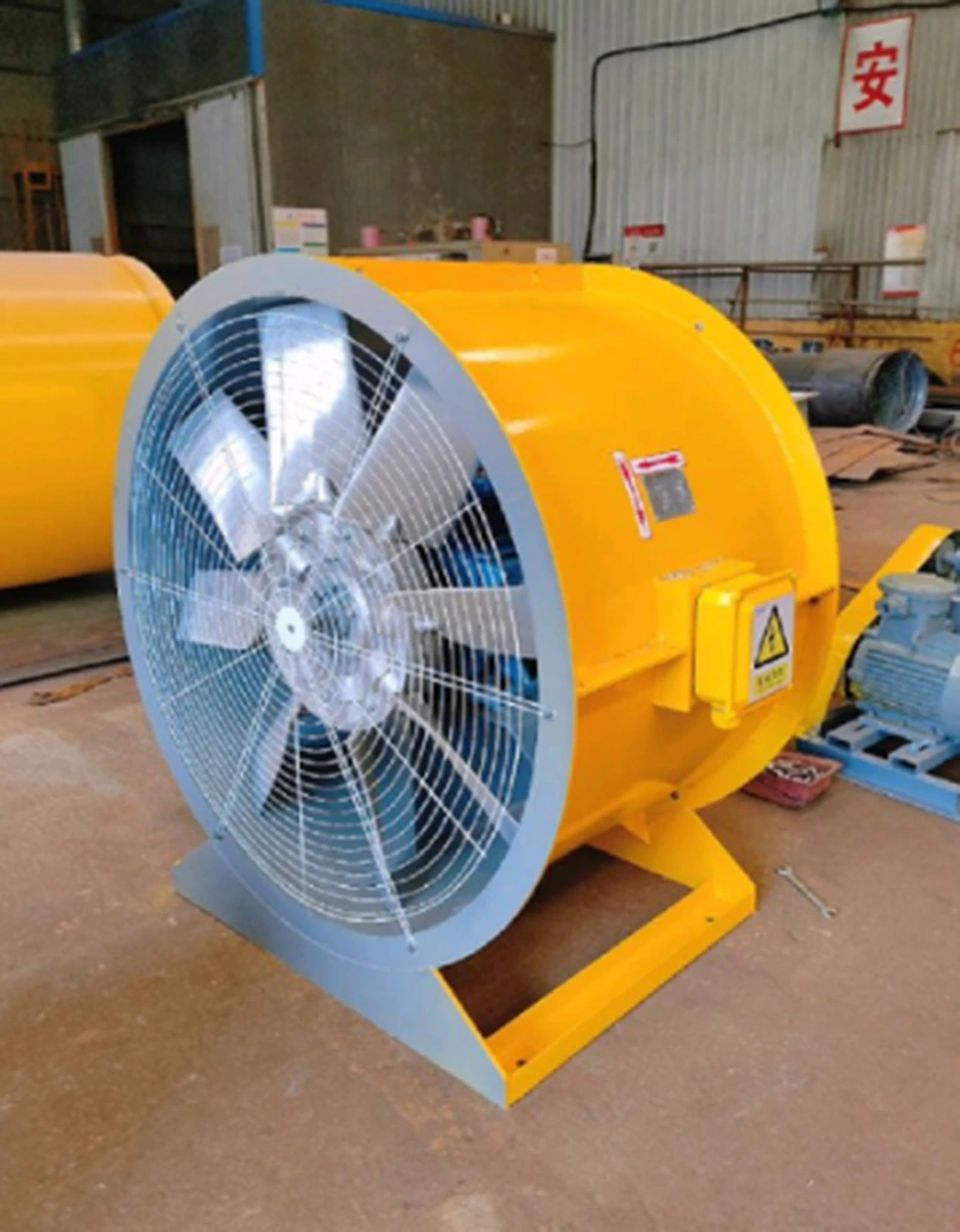

Aanhangers

Die sagte aansitter verminder nie net die wrywing en traagheid van die waaier as gevolg van die groot traagheid van die lem en rotor nie, maar vermy ook die skade van die waaier, gordel, lem en ander dele as gevolg van oormatige oombliklike wringkrag. WCE se SCKR1-6800-reeks sagte voorgeregte, met hul hoë versoenbaarheid en energiebesparende algoritmes, kan verskillende behoeftes dek van klein aanhangers tot groot industriële aanhangers, wat ondernemings help om groen en doeltreffende produksie te bereik. Die toepassing van die sagte aansitter op die waaier los die probleme van hoë aanvangstroom en meganiese skok effektief op, veral vir die scenario wat nie spoedregulering benodig nie, maar 'n sagte begin en stop nodig het. Redelike seleksie en parameterinstellings is die sleutel, wat die stelselbetroubaarheid en ekonomie aansienlik kan verbeter.

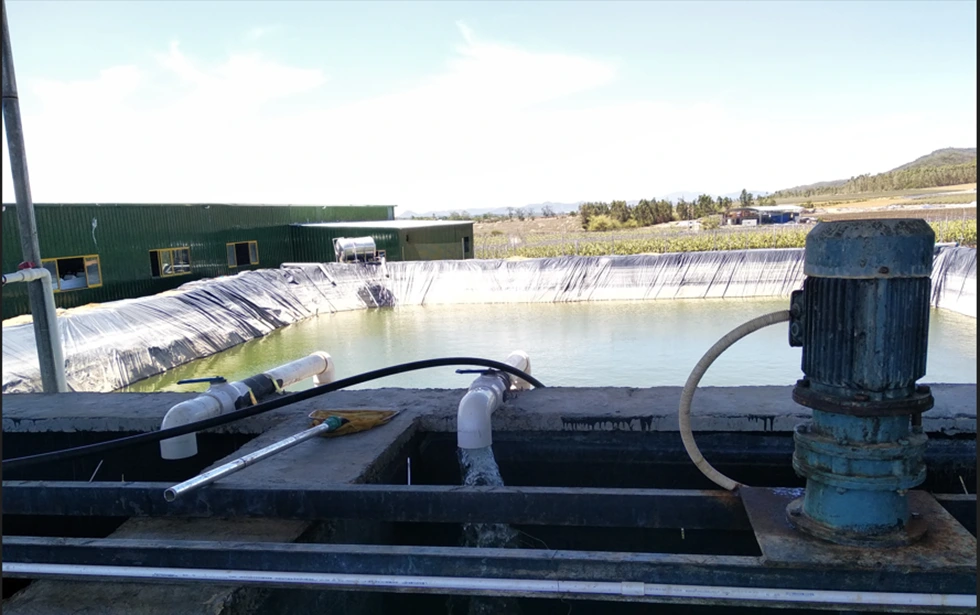

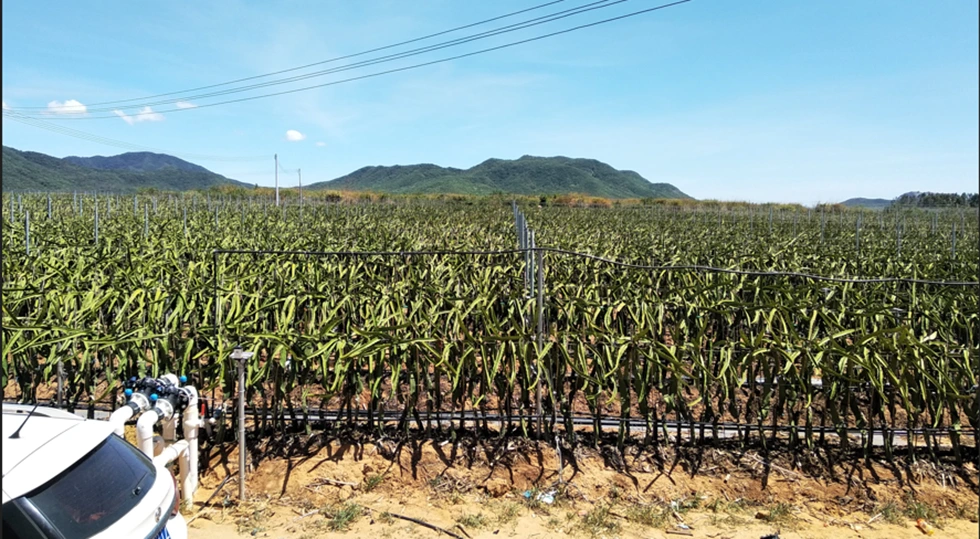

Veldbesproeiing

In vergelyking met frekwensie -omsetters, kos sagte voorgereg minder en is dit geskik vir besproeiingscenario's sonder snelheidsregulering. In die veldbesproeiingstelsel werk die sagte aansitter hoofsaaklik op die driefase asinchrone motor wat die waterpomp dryf, en neem die spanningshelling of die huidige beperkte aanvangsmodus aan, sodat die motorspoed geleidelik van nul na die nominale snelheid verhoog word, en vermy die oombliklike hoë stroom wat deur die tradisionele direkte begin gegenereer word. As u afgeskakel word, opsionele sagte stopfunksie, deur die lineêre vermindering van spanning om die pompsnelheid saggies te verminder, kan u die waterhamer -effek belemmer. Die sagte aansitter los die probleme met 'n hoë stroomimpak, meganiese spanningskonsentrasie en die waterhamer-effek van die pompmotor deur middel van buigsame begin-stopbeheer en veelvuldige beskermingsmeganismes in die veldbesproeiingstelsel op, en verbeter die betroubaarheid en ekonomie van die stelsel aansienlik.

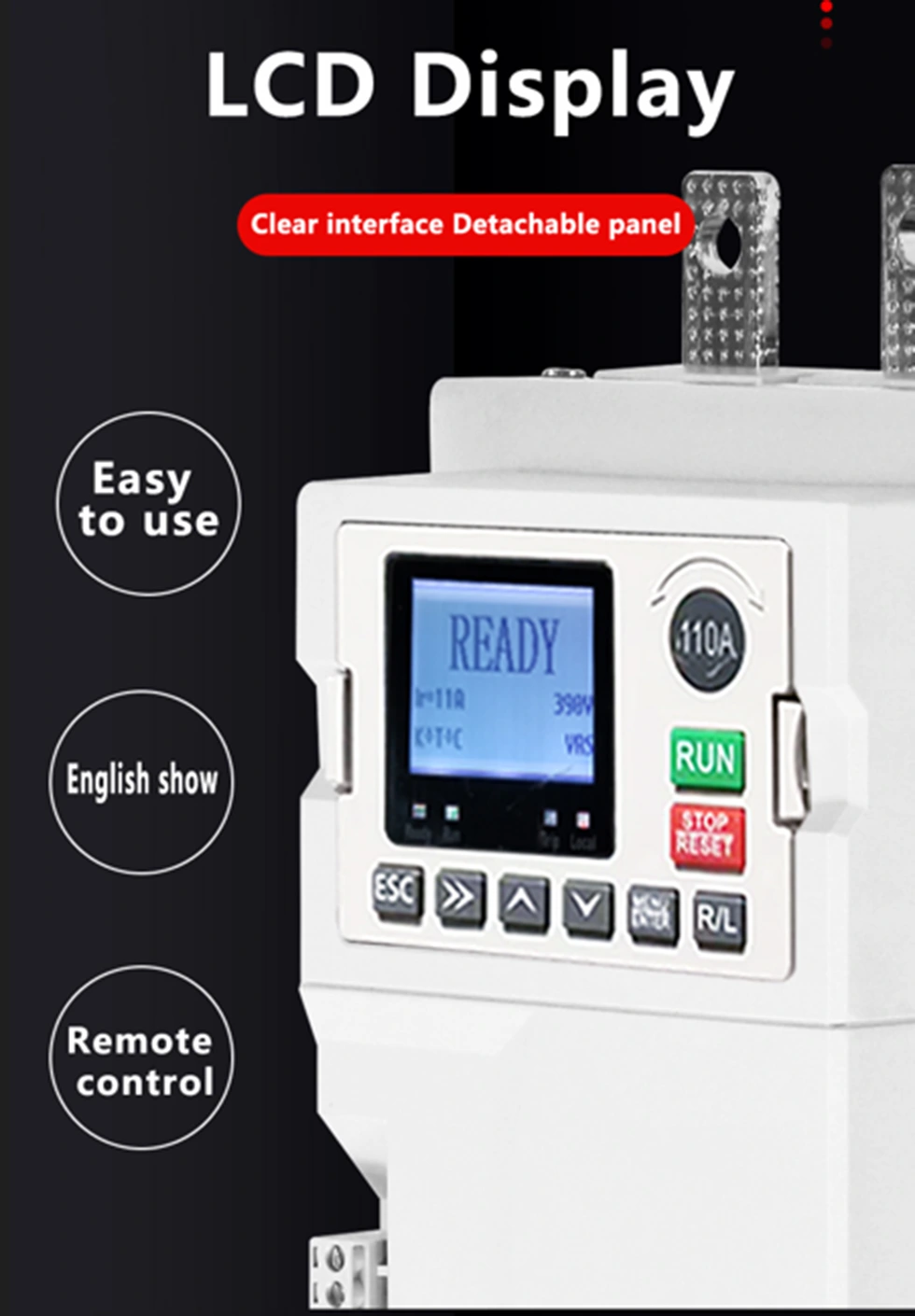

HD LCD-vierlynvertoning, maklik om te bedryf. Kom met tweetalige vertoon in Chinees en Engels, indien nodig, kan u die taal aanpas. Pluggable sleutelbord, maklik om uit te beweeg.

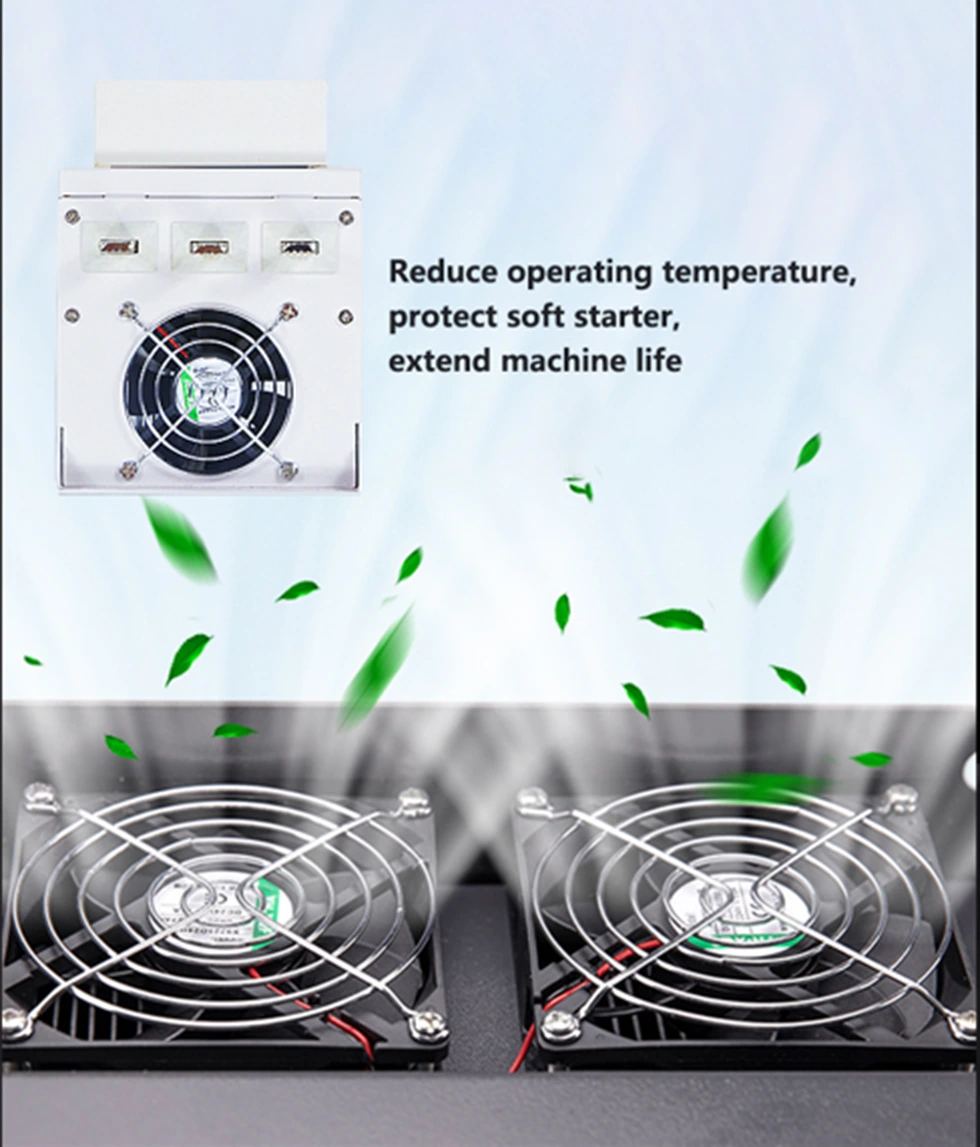

Die sagte aansitter sal hitte opwek tydens die werking as gevolg van die stroom wat deur die tiristor beweeg. As die temperatuur van die tyristor te hoog is, kan dit beskadig word, dus moet ons waaiers installeer om dit af te koel. Die 6800-reeks sagte voorgeregte gebruik almal 24V-snelheid DC-waaiers, 360 ° all-round hittedissipasie en sterker wind. Dit verminder nie net die onbeplande stilstand wat deur oorverhitting veroorsaak word nie, maar brei ook die lewensduur van die sagte aansitter aansienlik uit.

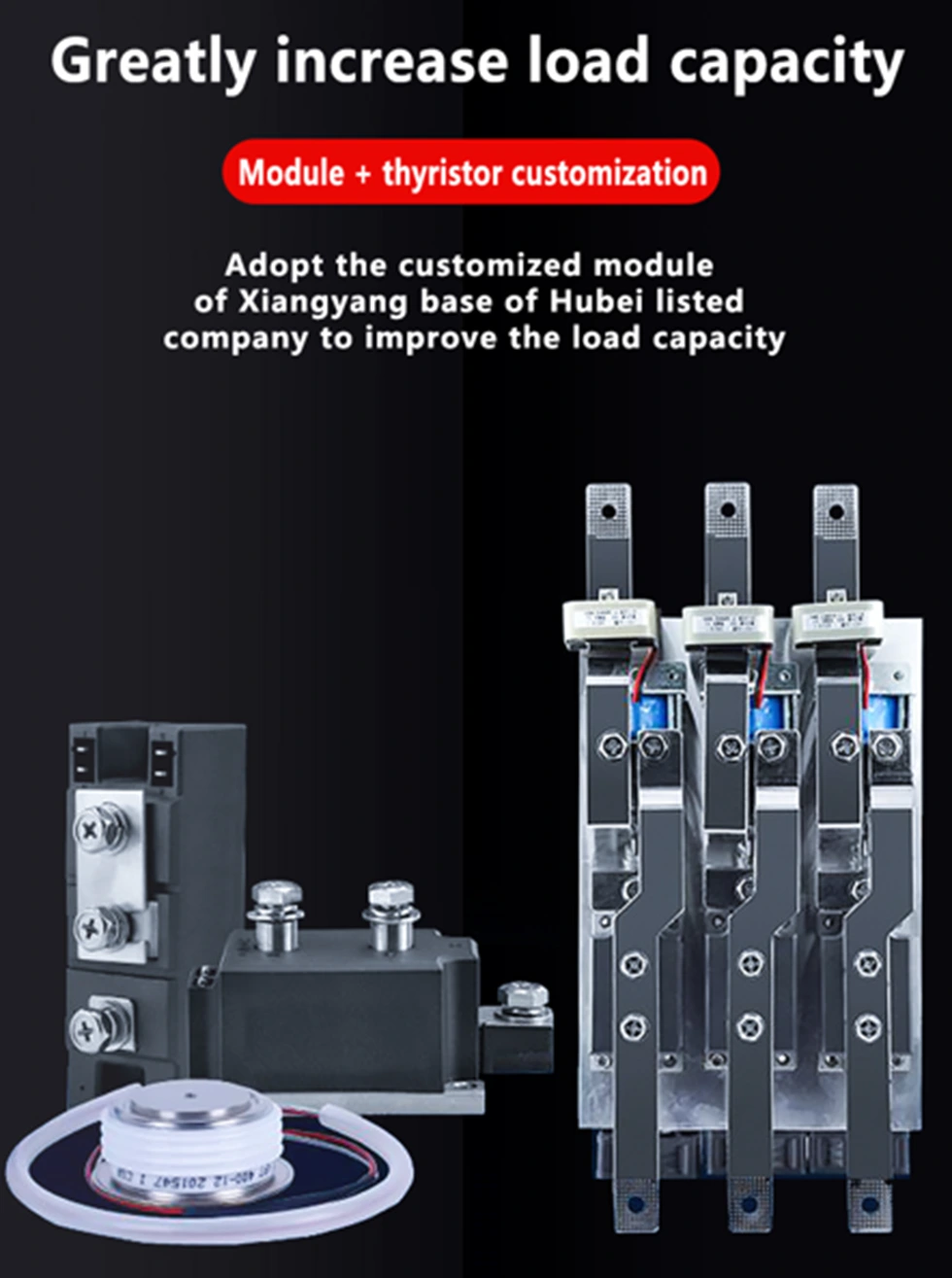

Ons het 'n diep samewerking met Hubei Taiji, 'n binnelandse genoteerde onderneming, en gebruik pasgemaakte modules en tiristors, anders as die generiese modules wat op die mark voorsien word, om die vragvermoë te verbeter.

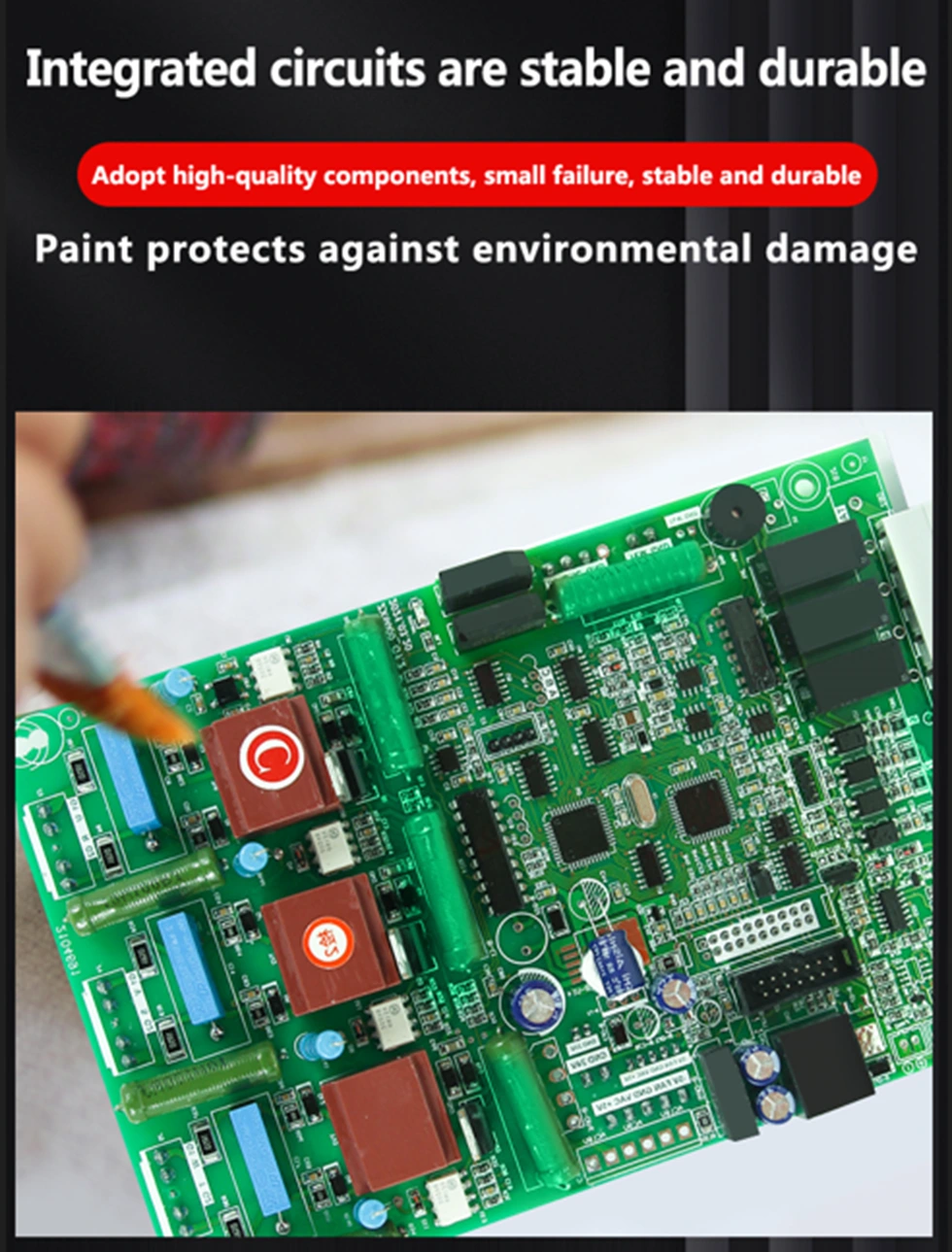

Die hoofdoel van die sagte aansitkringbordkwasverf (gewoonlik drie anti-verf, isolerende verf of vogbestande deklaag) is om die stabiliteit en die lewe van die kringbord in 'n komplekse werksomgewing te beskerm, om te verseker dat die lewensduur van die kringbord langer is, ons gebruik almal van hoë gehalte en gebruik die drie-en-pap-drie-p-paint-pap, klam Anti-kort stroombaan. Verhoogde duursaamheid en veiligheid.

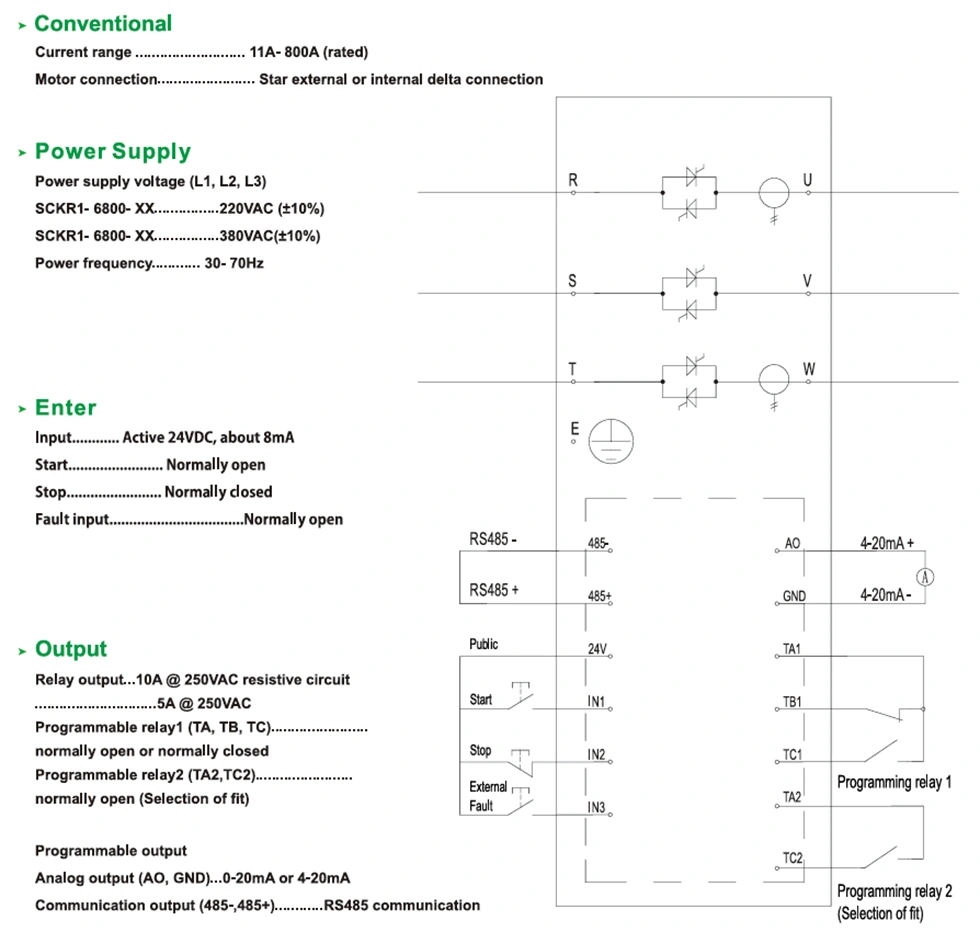

Sagte bedradingsdiagram.
